Màquina de tapar de pots de vidre al buit semiautomàtic per al tancament de taps metàl·lics
  • Model: VK-SVC Tapadora al buit
  • Font d'alimentació: AC220V/50-60Hz
  • Velocitat de tapa: 1200-1500 bph
  • Potència: ≤1.3KW (inclou la bomba de buit)
  • Diàmetre de la tapa: Φ30-Φ85mm, Φ85-Φ110mm
  • Alçada de l'ampolla: 50-180 mm, 120-250 mm
  • Diàmetre de l'ampolla: Φ30-Φ80mm, Φ80-Φ150mm
  • Grau de buit límit: -0,08Mpa
  • Torsió de tapa: 5-25N.M
  • Consum d'aire: 0,5m3/0,7Mpa

Aquesta màquina de tapadora de sèrie està investigada i produïda per nosaltres mateixos amb anys d'experiència en la producció; és la creació original domèstica, utilitza una bomba de buit per aspirar, el grau de buit alt disponible, el parell de tapat i el nivell de buit es poden configurar sota demanda compatible amb una varietat de diferents formes i mides d'ampolles per tapar, una gran compatibilitat i fàcil d'ajustar.

Els principals components pneumàtics i elèctrics són de marques famoses mundialment, amb un rendiment estable i fiable.

Àmpliament utilitzat en ampolles de vidre amb taps de llauna per al buit per a aliments, conserves, begudes, condiments, productes sanitaris i altres indústries.

Paràmetre tècnic

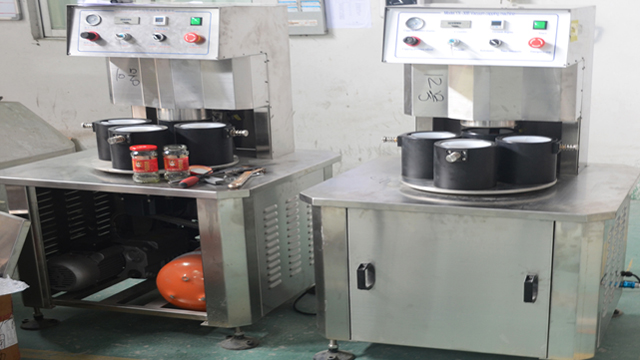

equip de la màquina de tapa al buit.jpg

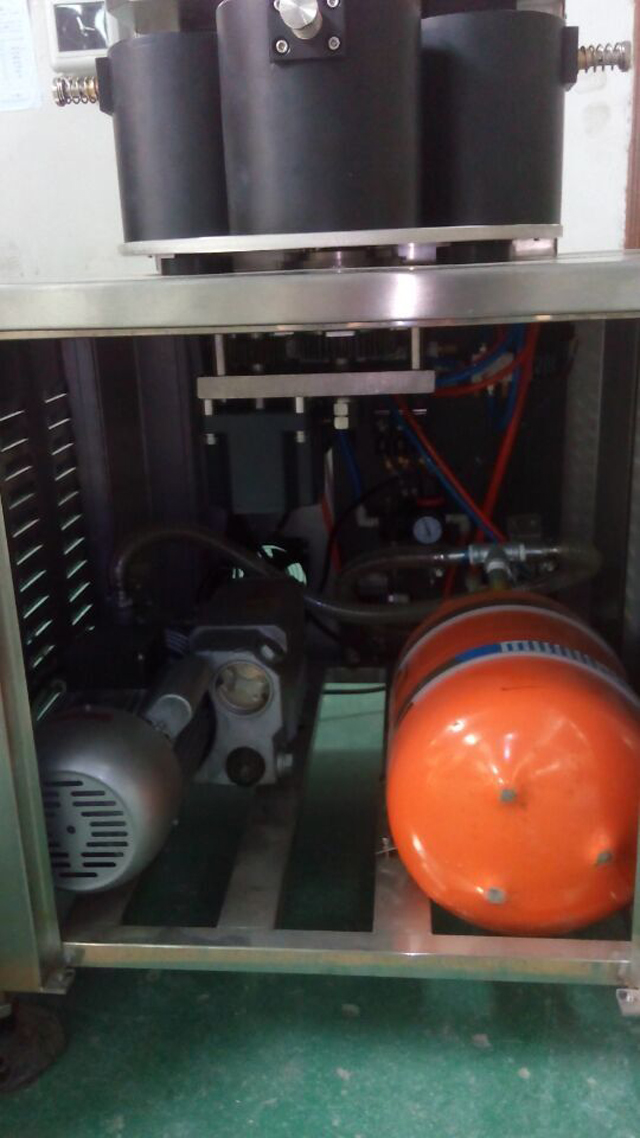

dins de l'equip de tapa al buit.jpg

  • Model: VK-SVC Tapadora al buit
  • Font d'alimentació: AC220V/50-60Hz
  • Velocitat de tapa: 1200-1500 bph
  • Potència: ≤1.3KW (inclou la bomba de buit)
  • Diàmetre de la tapa: Φ30-Φ85mm, Φ85-Φ110mm
  • Alçada de l'ampolla: 50-180 mm, 120-250 mm
  • Diàmetre de l'ampolla: Φ30-Φ80mm, Φ80-Φ150mm
  • Grau de buit límit: -0,08Mpa
  • Torsió de tapa: 5-25N.M
  • Consum d'aire: 0,5m3/0,7Mpa

Instruccions d'operació per a la màquina de tapa al buit semiautomàtica

Estructura i principis de funcionament

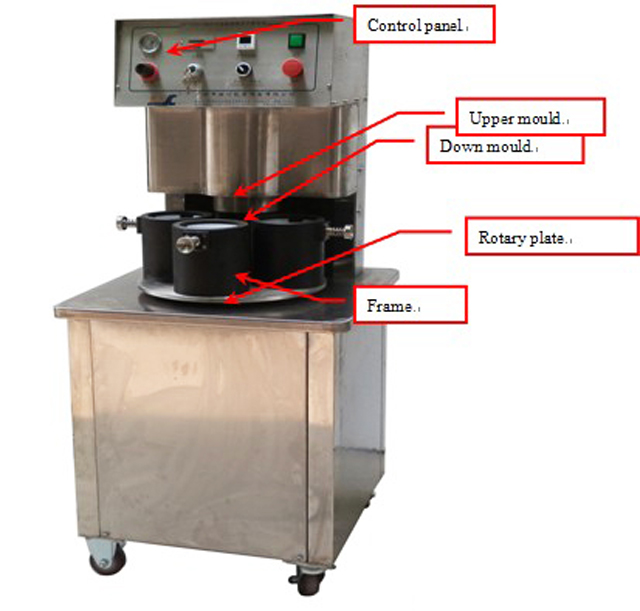

equips de tapat al buit.jpg

Imatge 1: Màquina de taponar al buit

Principis i funcions de treball

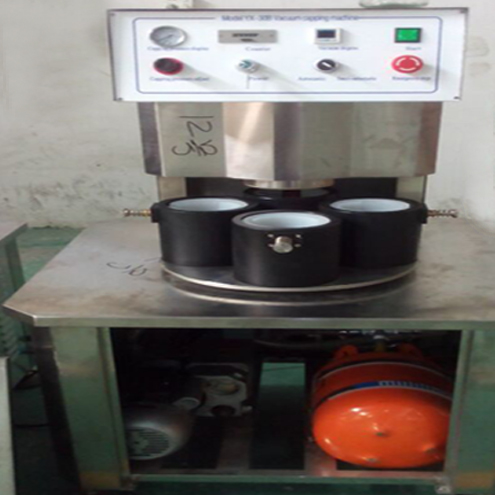

il·lustració per a la tapa al buit.jpg

Aquesta màquina està formada per un marc de màquina, un motlle superior, un sistema de posició rotativa, una estructura de tapa, un sistema de buit, un sistema de control elèctric i de pressió.

Funcionant com: poseu el vidre amb taps al motlle inferior i, a continuació, col·loqueu el motlle cap avall fins al centre del capçal de tapa amb la mà. Aleshores, la màquina taparà automàticament amb el buit.

Aquesta màquina té les següents funcions com:

Quan poseu el motlle al centre del capçal de tapa, la màquina taparà automàticament amb el buit;

La funció de conjunt de buit més baixa: si la màquina no pot assolir el grau de buit establert abans, la màquina no funcionarà per al següent procediment;

Funció de parell de tapa: el capçal de tapa es mou amb un cilindre d'aire i es pot ajustar per pressió;

Estructura i components principals:

Bomba de buit i dipòsit de buit:

La bomba de buit i el dipòsit de buit s'utilitzen per aconseguir la funció de buit, la bomba de buit ha d'estar amb oli de buit, la meitat de l'oli de buit a l'interior està bé. No es permet utilitzar la màquina si no hi ha més oli de buit a l'interior

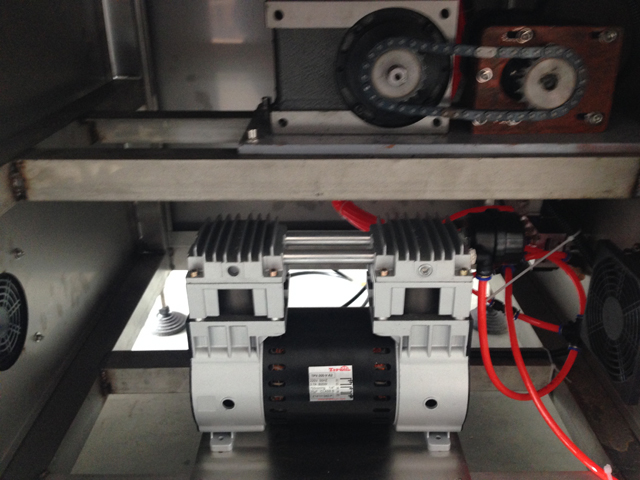

tanc de la bomba de buit.jpg

Imatge 2 Dipòsit de buit i bomba de buit

Si us plau, connecteu la bomba de buit i el dipòsit de buit com a la imatge anterior i subministreu energia

Estructura de placa rotativa

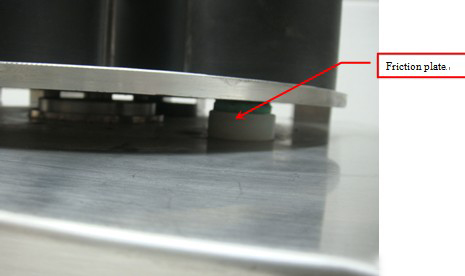

placa de fricció de vacuum capper.jpg

Imatge 3

Aquesta placa giratòria es mou 4 passos

Per garantir que la placa giratòria es mogui de manera constant, aquesta placa rotativa adopta 3 plaques de fricció per proporcionar resistència per garantir un moviment constant. S'ha de mantenir la màquina neta mentre es treballa, i les plaques de fricció es desgastaran gradualment, comproveu regularment i canvieu regularment.

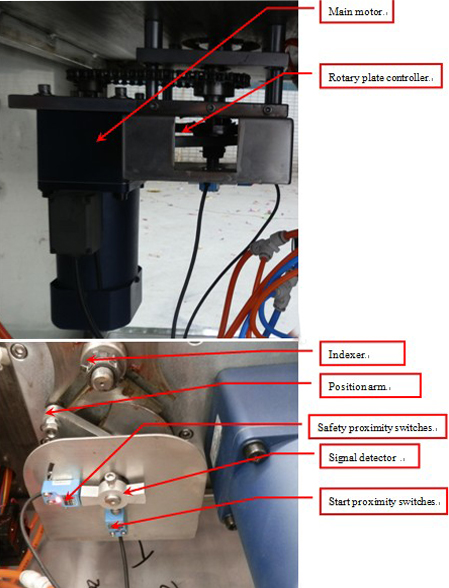

motor dins de les màquines de tapat al buit.jpg

Imatge 4

La placa giratòria es mou amb el motor principal, quan el detector de senyal es mou als interruptors de proximitat d'inici i obté senyals (el detector de senyal i els interruptors de proximitat són d'uns 2-3 mm), el motlle superior es mou cap a la tapa, quan es tapa, el motor encara funciona. , quan el detector de senyal es mou als interruptors de proximitat de seguretat i obté senyal, el motor deixa de funcionar.

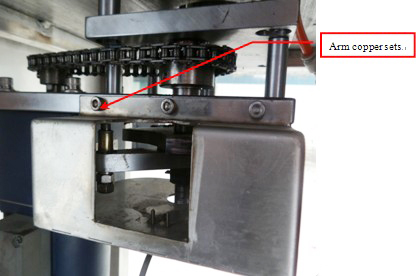

conjunts de coure de braç de la màquina de tapar.jpg

Imatge 5

Els conjunts de coure del braç es desgastaran durant el treball, hauran de posar-hi una mica de greix regularment i canviar-los quan estigui danyat. Quan canvieu podeu veure la imatge 5

Estructura de tapatge

Cap tapat

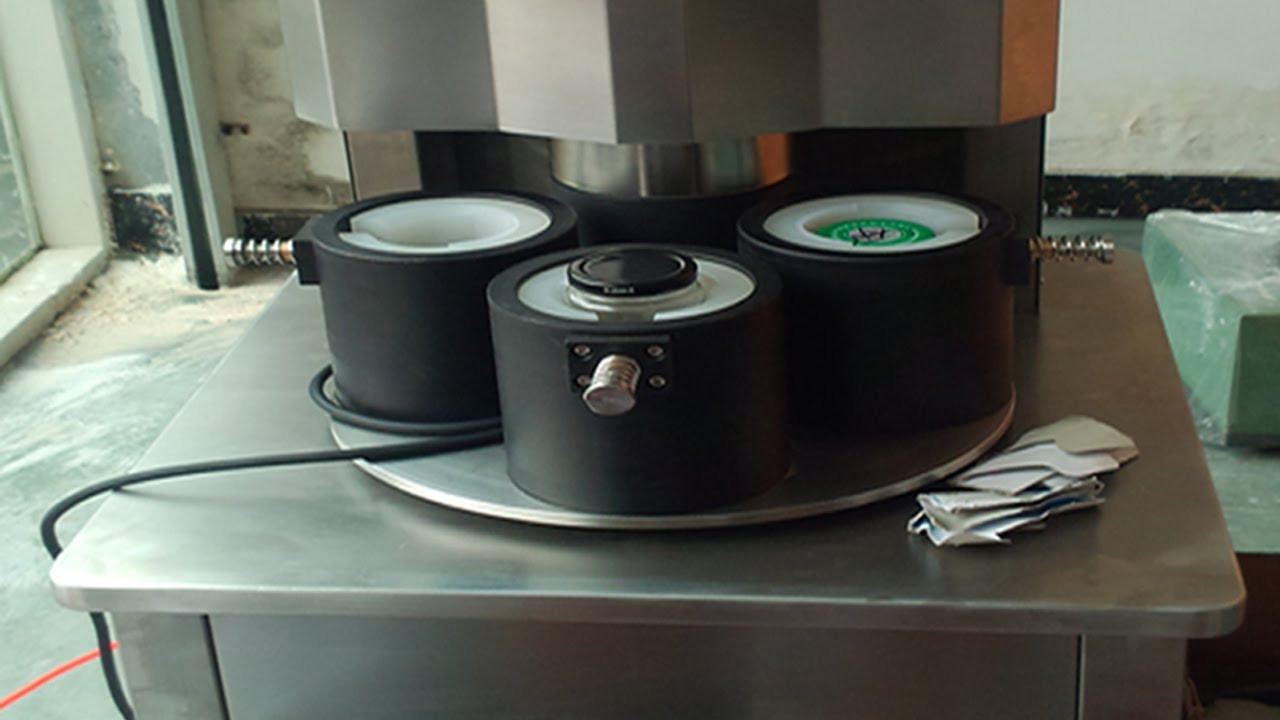

manual de la tapadora al buit.jpg

El capçal de tapa es mou amb un cilindre per aixecar-lo i cap avall, quan el capçal de tapa es baixa i arriba al grau de buit establert abans, el capçal de tapa passarà al següent procediment. El parell de tapat es pot ajustar mitjançant el botó de pressió de la tapa al tauler de control (com podeu veure al tauler de control)

La goma vermella dins del capçal de tapa és la part fàcil de desgastar, cal comprovar-la i canviar-la sovint. Quan tapeu, el capçal de tapa s'ha d'ajustar a les tapes, podeu posar alguna cosa dins del motlle per aconseguir diferents altures. Però l'alçada no pot ser massa, o si és massa alta, no es pot aconseguir la funció de buit, però si no és suficient, no es pot limitar. Normalment, la distància per als taps i la part superior del motlle inferior és de 16 mm-19 mm

Dispositiu de clic d'ampolla

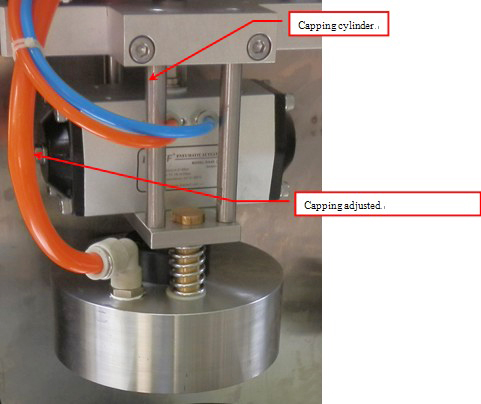

capçal cap.jpg

Imatge 7

El dispositiu de clic de l'ampolla és per arreglar l'ampolla mentre es tapa, quan la placa giratòria està en posició, el cilindre de clic de l'ampolla es mou per fixar l'ampolla per garantir un bon tapat.

Instal·lació

1. La màquina ha d'estar en un lloc net i segur

2. Assegureu-vos que la parada d'emergència estigui disponible (imatge 5)

3. Subministrament amb potència per comprovar

4. Connecteu la màquina amb la canonada de gas al separador d'oli i aigua, ajusteu la pressió de l'aire a 0,6Mpa

5. Connecteu el dipòsit de buit a la màquina. Assegureu-vos que no hi hagi fuites de gas.

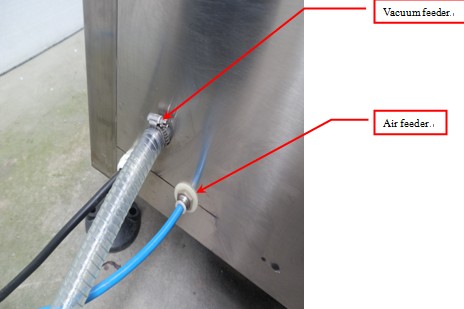

equip de font d'aire de la tapadora al buit.jpg

Imatge 8

Funcionament del panell de control

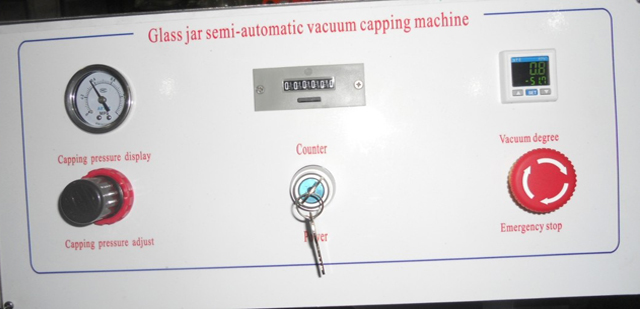

panell de maquinària de tapatge al buit.jpg

Imatges

El tauler de control consisteix en una taula de pressió de tapa, ajust de pressió de tapa, comptador, interruptor d'alimentació, ajust de buit i parada d'emergència.

  1. L'ajust de la pressió de la tapa es pot utilitzar per ajustar el parell de tapa, quan està en el sentit de les agulles del rellotge, la pressió augmenta, el parell de tapa és més fort, quan està en sentit antihorari, la pressió disminueix, el parell de tapa és més petit.
  2. Parada d'emergència, quan passa alguna cosa d'emergència, premeu l'interruptor d'aturada d'emergència, aleshores la màquina estarà en una situació segura
  3. El comptador és per comptar quants gots has produït, si poses el botó de reinici, el comptador comptarà com a zero.
  4. Si cal ajustar el grau de buit, premeu la "M" a la taula ajustada al buit i es mostrarà "St1", premeu "︽" "︾" per ajustar-lo.

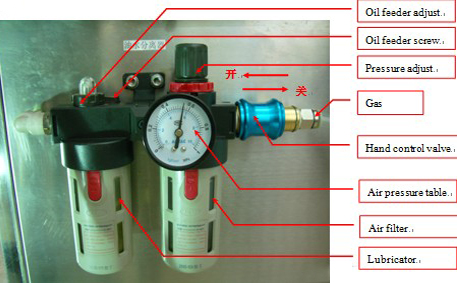

Separador d'oli i aigua i pressió i ajust (Imatge 10)

separador d'aigua d'oli per a tapadora al buit.jpg

Imatge 10

El separador d'oli i aigua consta d'una vàlvula de control manual, ajust de pressió, taula de pressió d'aire, ajust d'oli, filtre d'aire i lubricador;

La vàlvula de control manual és per encendre i apagar tot el subministrament d'aire de la màquina;

L'ajust de pressió és subministrar la pressió a la màquina, quan està en sentit horari, la pressió augmenta, quan està en sentit contrari a les agulles del rellotge, la pressió disminueix;

La taula de pressió d'aire mostra la pressió de treball de la màquina;

L'ajust de l'oli és subministrar oli a la màquina, quan està en el sentit de les agulles del rellotge, l'oli disminueix, quan està en sentit antihorari, l'oli augmenta;

El filtre d'aire és per eliminar l'aigua de l'aire comprimit, quan la pressió del separador d'oli i aigua és zero, el filtre d'aire eliminarà l'aigua automàticament;

El lubricador és subministrar oli per a la màquina, primer cal tancar el subministrament d'aire i posar una mica d'oli al lubricador, uns 2-3 mesos cada vegada.

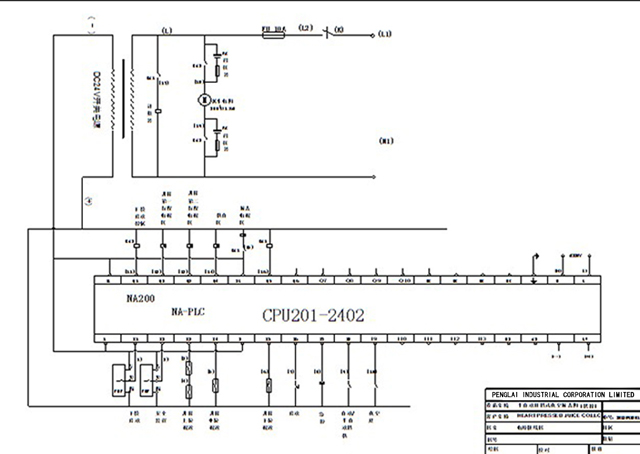

Dibuix elèctric.jpg

Dibuix elèctric per a màquina de tapa al buit

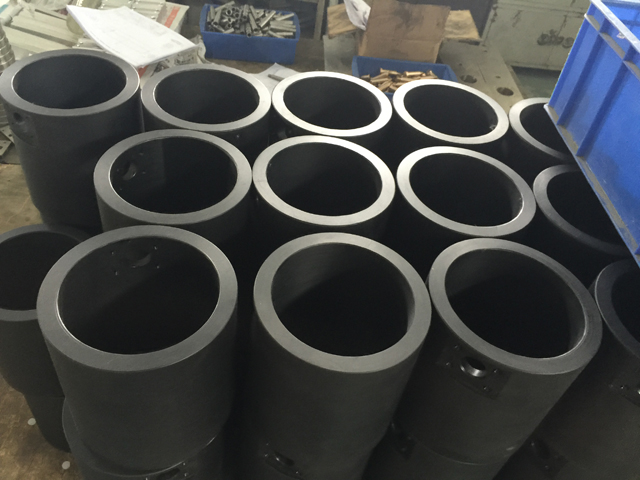

motlle per a diferents mides de pots.jpg
