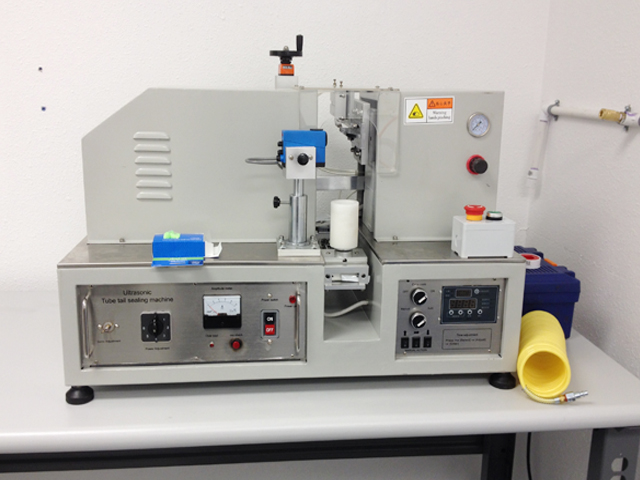

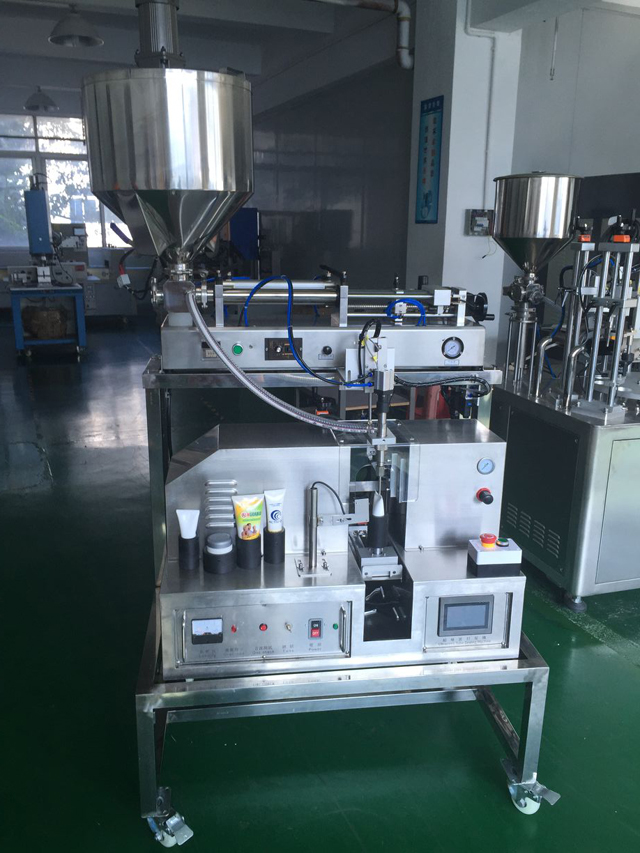

Màquina d'ompliment de tubs semiautomàtica amb equips de segellat ultrasònic

• Model: VK-TFS-002U
• Font d'alimentació: 220V/50HZ/Monofàsica
• Potència: 1500 W
• Freqüència: 20 kHz
• Longitud del tub: 40-280 mm
• Diàmetre del tub: 10-80 mm
• Volum d'ompliment: A: 5-30ml B: 6-60ml C: 10-120ml D: 25-250ml E: 50-500ml (Opcional)
• Mida: 735*670*1300mm
• Pes: 130 kg

Veure vídeo

Funció i aplicació

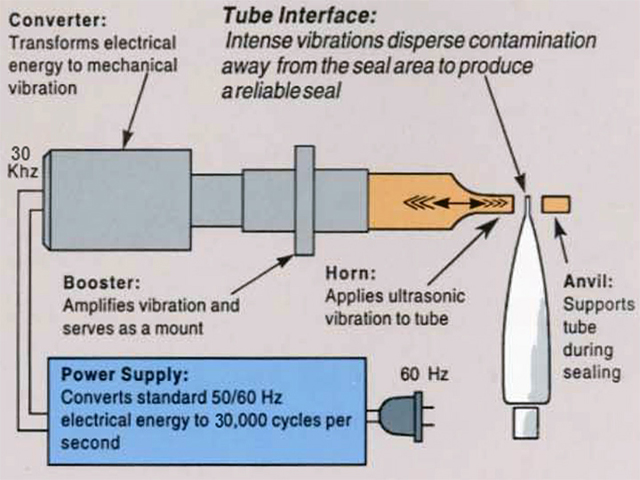

Utilitzeu ultrasons per soldar la cua del tub tou de plàstic. No necessiteu cap adhesiu ni farciment ni dissolvent durant la soldadura, no consumiu grans quantitats de calor i fàcil d'operar, alta velocitat de soldadura, alta eficiència.

Aquesta màquina s'utilitza àmpliament en pasta de dents, cosmètics, productes mèdics, aliments i tubs industrials, etc.

Paràmetres principals

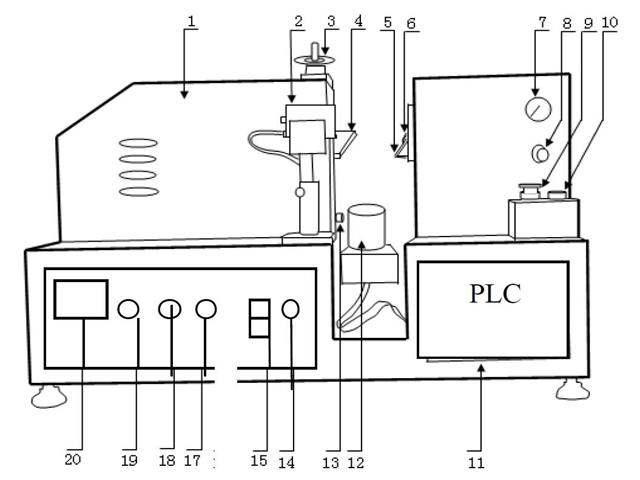

Disseny de la màquina de segellat

1. Cos principal
2. Sensor
3. Ajust d'alçada del tub
4. Motlle frontal
5. Motlle posterior
6. Tallador
7. Mesurador de pressió de gas
8. Ajust de pressió de gas
9. Botó d'emergència
10. Botó d'inici
11. PLC
12. Titular
13. Ajust de la bretxa dels motlles
14. Làmpada d'alimentació
15. Interruptor d'alimentació
16. Sintonitza
17. Comprovació OSC
18. Làmpada de sobrecàrrega
19. Mesurador de càrrega

(Observació: si us plau, comproveu el cargol del motlle frontal si teniu un bloqueig fort, per por quan el transport i el cargol estiguin solts)

Part de segellat

• Arrancada del motor: això és per controlar el funcionament del suport del tub
• Inici del cilindre d'alimentació: això és per controlar l'alimentació del suport del tub
• Inici del cilindre ultrasònic: això és per controlar el funcionament del motlle amunt i avall.
• Inici del cilindre de tall: això és per controlar el tallador
• Cilindre d'ompliment: això és per controlar l'estrella del cilindre del capçal d'ompliment o aturar-se quan sigui manual
• Inici d'ompliment: Això és per controlar l'estrella d'ompliment o aturar-se de manera manual
• Inici ultrasònic: Això és per controlar la freqüència, és el mateix que el "18. Comprovació OSC"
• Orientació del tub activada: això és per controlar el sentit apagat/activat
• Configuració del temps: Això és per ajustar el temps de retard/temps de soldadura/temps de retenció
• Temps de retard: 0,80
• Temps de soldadura: diàmetre del tub 20, el temps serà aproximadament: 0,20, diàmetre del tub 30, el temps serà d'uns 0,40, diàmetre del tub 40, el temps serà d'uns 0,50, diàmetre del tub 50, el temps serà d'uns 0,7
• Temps de retenció: 0,35

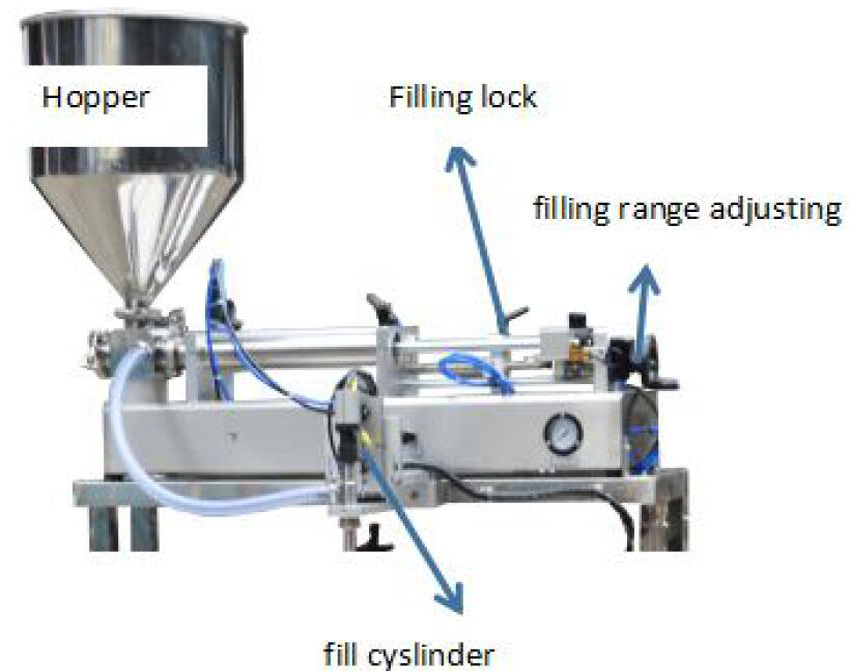

Part d'ompliment

Procés d'operació

1. Connecteu l'alimentació i l'aire comprimit correctament (suggereix 0,5 MPa).
2. Premeu l'interruptor d'alimentació
3. Premeu el botó "Comprovació OSC" i configureu el "botó de sintonització" al mateix temps, si us plau, utilitzant el cargol del botó de sintonització, podeu girar a l'esquerra o a la dreta, mentre trobeu el mínim de "llum de senyal" (serà aproximadament inferior a 1A ) "Ajust de freqüència" fix. (no premeu "Comprovar OSC" contínuament, premeu-lo de manera intermitent)
4. Posa el tub al suport.
5. Premeu "Inici del cilindre d'ultrasons", el motlle frontal i el motlle posterior es tancaran. establiu "Ajust de la bretxa dels motlles", deixeu que dos motlles només es toquin i no hi hagi espai. Premeu "Controlador del tallador" i confirmeu que el tallador funcionarà sense problemes. (cal posar el tub de plàstic al suport del tub quan l'ajusteu)
6. Col·loqueu el motlle frontal i el motlle posterior i el tallador a la posició original.
7. Col·loqueu el tub al "Suport" i premeu "Inici del cilindre d'alimentació", el tub passarà entre dos motlles. Ajusteu l'alçada del suport si cal. (suggereix que el tub és més alt que el motlle posterior de 2 a 3 mm)
8. Torneu el tub a la posició original.
9. Establiu a l'estat automàtic, activeu el sensor si el tub té un codi de color, en cas contrari, desactiveu-lo.
10. Premeu "Automàtic", la màquina funcionarà automàticament.

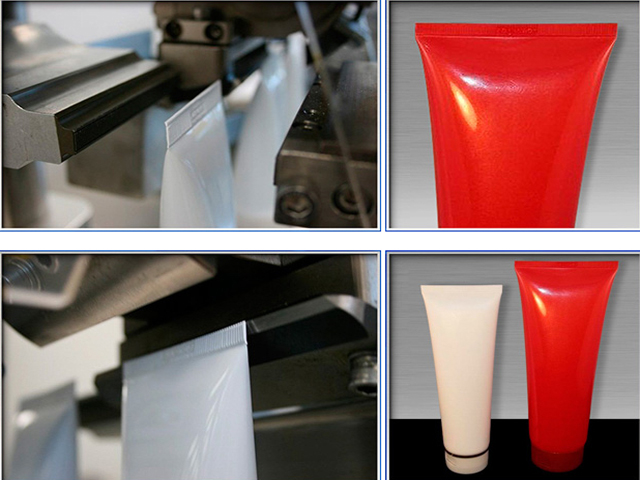

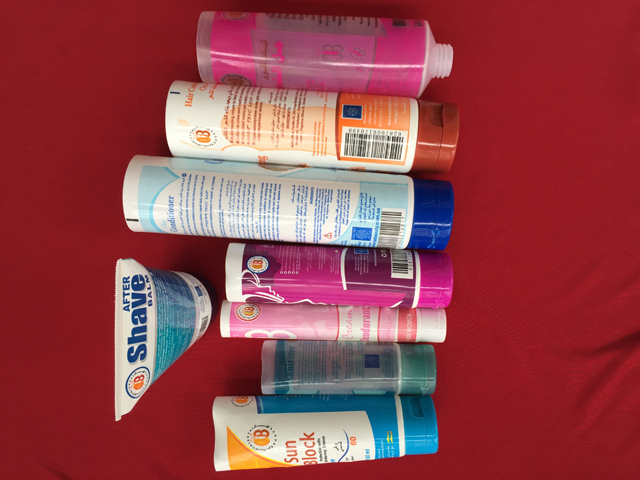

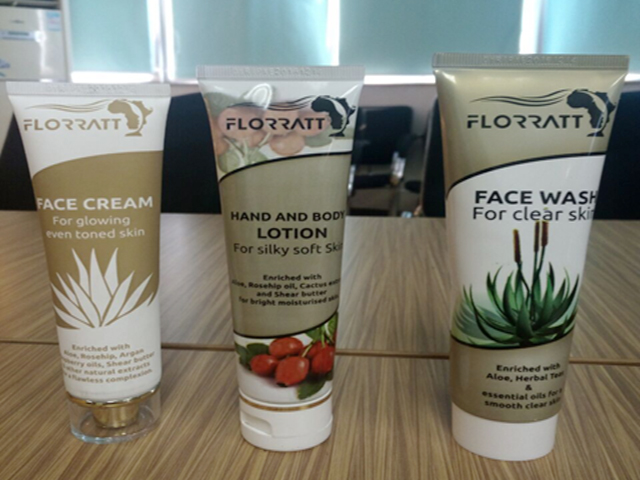

Mostres

Fracàs i remei
