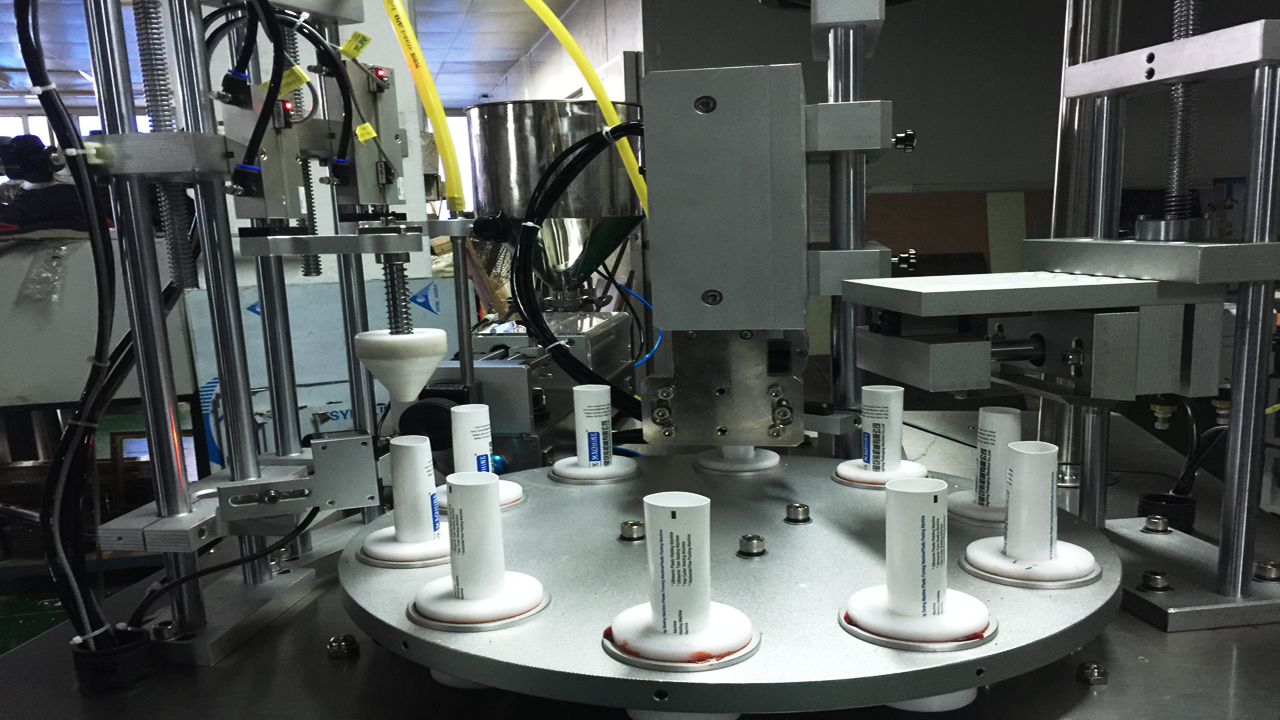

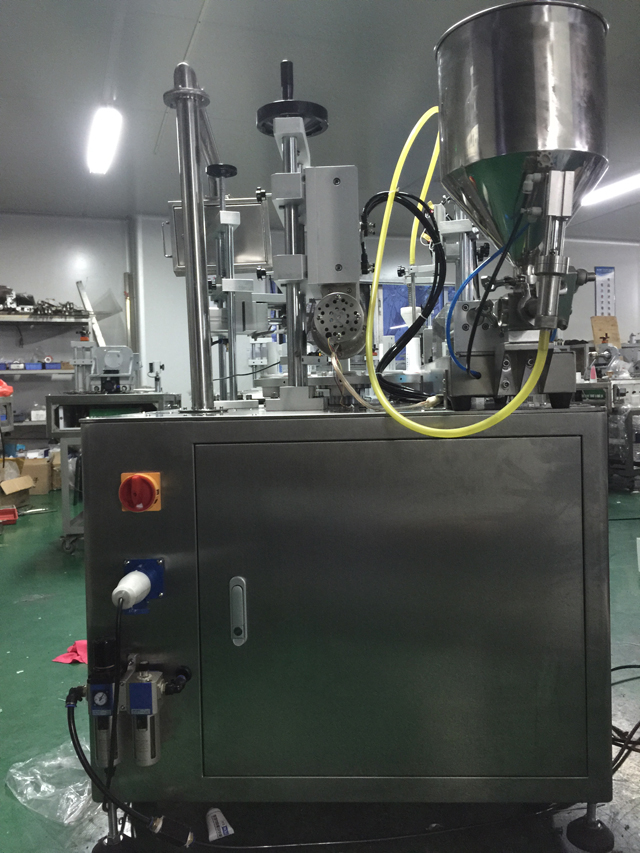

Equip d'ompliment de tubs rotatius semiautomàtics amb segellat ultrasònic de cua

• Model: VK-TFS-006U
• Font d'alimentació: AC220V 50/60HZ monofàsica
• Potència: 2KW
• Interval d'ompliment: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Diàmetre de segellat: 5-50 mm
• Alçada màxima: 5-200 mm
• Capacitat: 20-30 tubs/min
• Mida: 1300*900*1550mm
• NW: 350 kg
• Codi HS: 8422 303090
• Cos de la màquina: acer inoxidable 202 #

Veure vídeo

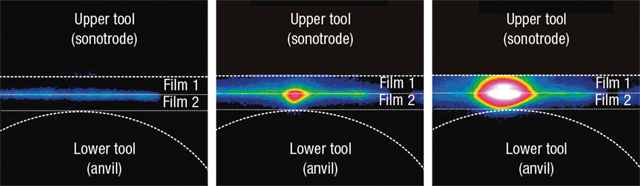

L'equip d'ompliment de tubs de la màquina de segellat ultrasònic està relacionat amb el segellat ultrasònic, la calor necessària per a la fusió només es genera dins de la capa de segellat termoplàstic. Per a la conversió localitzada de vibracions en calor de fricció, els perfils d'enclusa o sonotrode són majoritàriament lineals i inclouen radis o petits altiplans. Aquests perfils garanteixen l'enfocament de l'energia aportada i, per tant, temps de segellat curts entre 100 i 200 mil·lisegons. Amb el segellat ultrasònic es genera calor a l'interior de la pel·lícula, no per l'entrada de calor des de l'exterior, com és el cas del segellat tèrmic, per exemple. Les eines (sonotrode i enclusa) que entren en contacte directe amb el material d'embalatge, romanen fredes durant tot el procés de soldadura. La capa de suport es manté gairebé freda i, quan s'acaba l'entrada d'energia, la calor es dissipa més ràpidament a l'exterior a causa de la diferència de temperatura entre la capa de suport i la capa de segellat, de manera que la resistència a l'adherència en calent és significativament més alta.

El segellat ultrasònic és especialment adequat per a:

• Pel·lícules termoplàstiques (bosses i bosses) Tubs, safates i tasses
• Tubs, safates i tasses
• Embalatge de cartró amb recobriment termoplàstic
• Vàlvules i ventilacions sobre pel·lícules / materials filtrants
• Tapes de rosca en embalatges/pel·lícules de cartró recoberts

Quan escolliu equips d'ompliment de tubs per a tubs de plàstic, és molt important entendre els diferents tipus d'opcions de segellat de tubs disponibles. La maquinària d'ompliment de tubs inclou opcions de segellat d'aire calent, segellat ultrasònic, segellat per impuls o segellat de mandíbula calenta. És molt important fer coincidir el tipus de tub de compressió amb l'equip de segellat de tubs correcte per garantir un segellat de tubs fort i professional. Cada material del tub es comporta de manera diferent, de manera que el que funciona bé per a un tub cosmètic de polietilè monocapa pot no funcionar tan bé amb un tub COEX multicapa. Depenent de la indústria per a un producte determinat, com ara tubs cosmètics, tubs de cura personal, tubs farmacèutics o tubs domèstics i industrials, escollir l'equip correcte d'ompliment i segellat de tubs pot ser un repte. Fem una ullada a les dues opcions més populars que s'utilitzen actualment a la indústria d'envasos de tubs.

Segelladors de tubs d'aire calent

L'opció de maquinària de segellat de tubs més popular és el segellat de tubs d'aire calent. Amb aquest sistema es genera aire calent i es bufa a l'extrem obert del tub de plàstic o laminat. Aquest aire escalfat penetra la paret del tub de plàstic escalfant el material prou per fer-lo suau i flexible. A continuació, un conjunt de mordasses de segellat de tubs enganxa el plàstic suavitzat per soldar l'extrem obert tancat. El principal avantatge d'aquesta tecnologia de segellat de tubs és la seva velocitat. Un altre avantatge és que les segelladores d'aire calent funcionen amb la gamma més àmplia de tubs laminats o plàstics. Tant si el material del tub és LDPE, MDPE, HDPE, PP, monocapa o multicapa amb o sense protecció de barrera EVOH, el segellat del tub d'aire calent hauria de funcionar. No obstant això, un desavantatge és la necessitat de broquets d'aire calent específics de la mida de cada tub de diàmetre que s'omple i segella. Això augmentarà el cost de les peces de canvi necessàries per al funcionament del tub. Tanmateix, el cost de les peces de format és mínim quan es té en compte la mida de la tirada de producció amb un rendiment més elevat. Recomanem aquest estil de farciment de tubs si les mides de producció són superiors a 20.000 tubs.

Segelladors de tubs per ultrasons

El segellat de tubs per ultrasons és una altra opció popular que es troba actualment a la indústria de l'embalatge. Els segelladors de tubs autònoms que utilitzen ultrasons són populars per a tirades de tubs de petit volum. La maquinària d'ompliment de tubs també es pot equipar amb sistemes de segellat de tubs per ultrasons com a alternativa al segellat d'aire calent. Amb el segellat de tubs ultrasònics, els tubs de plàstic i laminat es segellen mitjançant la vibració d'alta freqüència d'una banya de segellat ultrasònic. Aquesta vibració d'alta freqüència genera una calor intensa a la paret del tub que fa que el plàstic del tub de polietilè s'estovi. L'extrem obert del tub de plàstic es manté tancat sota la pressió de la banya de segellat i l'enclusa de segellat coincident, formant així una soldadura forta. Els avantatges de segellar tubs amb tecnologia d'ultrasons són la facilitat d'ús, la no necessitat de peces de mida fetes a mida i la capacitat de segellar mitjançant la contaminació del producte a l'àrea de segellat, com passa quan s'omple un tub amb producte. El desavantatge, però, és la menor velocitat de segellat del tub en comparació amb el segellat d'aire calent. Pel que fa a la nostra màquina de segellat ultrasònic, la informació bàsica que es mostra a continuació:

• Màquina d'ompliment i segellat de mànega composta de plàstic d'acer inoxidable, utilitzant els botons per controlar el procés de treball: tubs artificials, rotació automàtica, farciment quantitatiu, tallat automàticament, segellat de calefacció, cua tallada, sortida acabada.
• Tot funciona amb el control de carrera del cilindre complet, fàcil d'ajustar el volum d'ompliment, la velocitat d'ompliment es pot ajustar.
• S'aplica a tot tipus d'ompliment de mànegues de plàstic i compostos, segellat, impressió de dates, cua tallada. Segellat d'aspecte net, segellat fort, alta precisió, bona estabilitat.

Paràmetres bàsics

Nota: Els paràmetres anteriors només són de referència.

La màquina actualitza constantment els paràmetres pot provocar discrepàncies reals, si us plau, entengueu-ho.

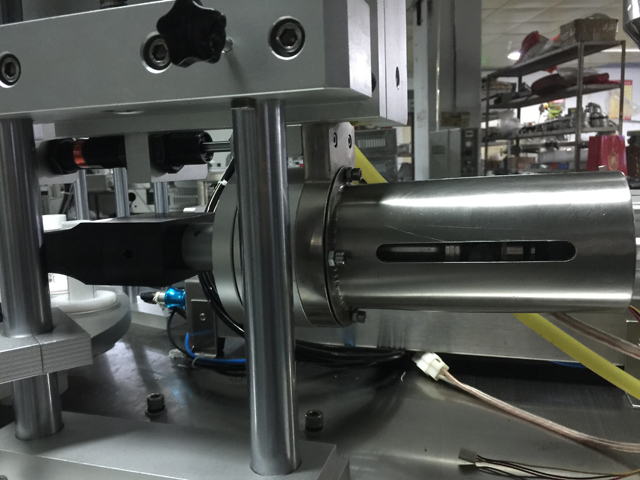

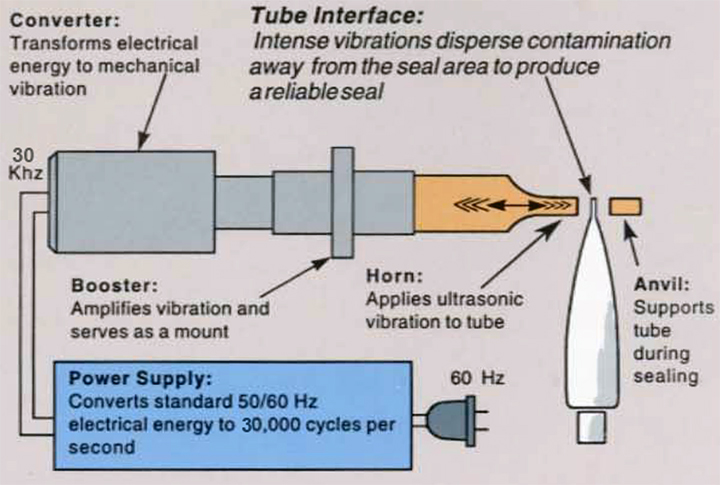

Com funciona el segellat ultrasònic

El segellador de tubs ultrasònic està dissenyat per muntar-se en pràcticament tots els estils de màquines d'ompliment. A mesura que el tub s'avança cap a l'estació de segellat del tub ultrasònic, es tanca un interruptor per iniciar el cicle de soldadura. L'aire es dirigeix als cilindres per avançar l'enclusa de soldadura i la banya ultrasònica cap a la línia central del tub.

El tub es tanca a un buit preestablert i es manté per a l'aplicació d'energia sonora.

Una font d'alimentació ultrasònica pren l'energia elèctrica de 50/60 Hz i la converteix en 30.000 cicles per segon mitjançant un oscil·lador de potència.

Aquesta energia elèctrica d'alta freqüència s'aplica al convertidor que transforma el corrent elèctric en vibracions mecàniques d'alta freqüència.

L'energia sonora fa que la banya vibri contra l'extrem del tub a 30.000 cicles per segon.

La vibració intensa dispersa qualsevol contaminació de la zona de segellat i genera calor per unir el material.

Aleshores s'atura l'energia i es manté el tub tancat durant un breu temps (normalment de 0,05 a 0,150 segons).

A continuació, el tub va a la següent estació de la línia d'ompliment. Normalment, els temps de cicle oscil·len entre 45 i 80 unitats per minut, depenent del diàmetre del tub i del material.

Característiques del producte

• La màquina es pot utilitzar per a unitats a prova d'explosió.
• S'utilitza principalment per a l'ompliment quantitatiu d'aigua, oli, loció, material semblant a pasta. Segons les necessitats d'ompliment, elevació de superfície de treball ajustable.
• Volum d'ompliment 5-1000ML, dividit en sis sèries: A, B, C, D, E, F.
• Mode d'alimentació: Gravetat normal / tipus d'aspiració automàtica Trieu-ne un.

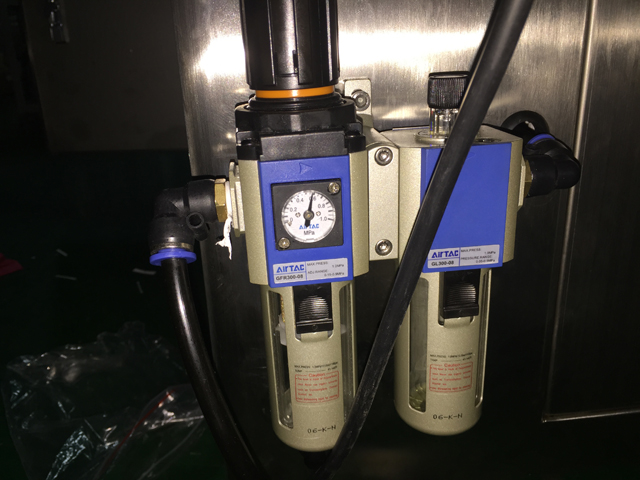

• Control: control pneumàtic

Lloc de treball per a la màquina d'ompliment de tubs de segellat semiautomàtica

1. Laboratori

2. Operacions de producció industrial amb línia de processament contínua

Imatges detallades

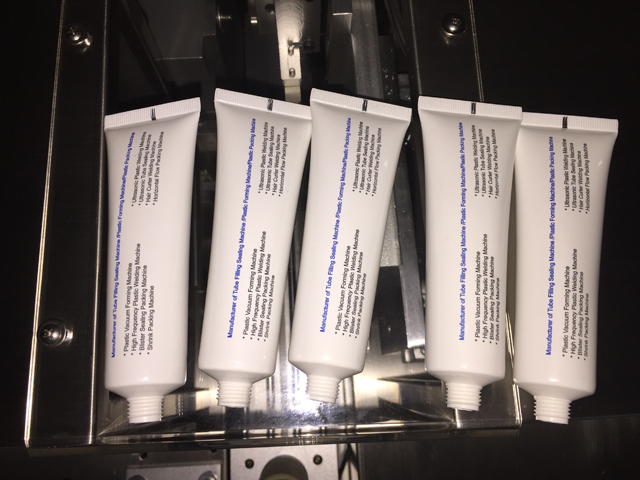

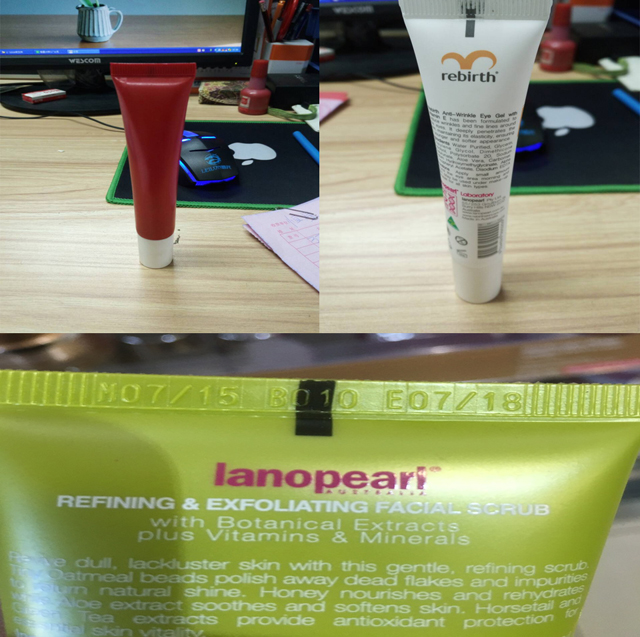

Tubs de mostres
