Màquina etiquetadora de bandera semiautomàtica de cable d'alimentació

• Model: VK-T807
• Precisió de l'etiquetatge: ± 1 mm (exclou la desviació de l'etiqueta del producte)
• Velocitat d'etiquetatge: 20 ~ 40pcs/minite (fins a la mida del producte)
• Mida del producte aplicable: 20≤longitud≤300mm, 20≤amplada≤200mm
• Mida de l'etiqueta aplicable: 20≤longitud≤150mm, 20≤amplada≤150mm
• Mida de la màquina: 970 * 790 * 1440 mm
• Pressió de l'aire: 0,6 MPa
• Potència: 220V, 50/60HZ/140W
• Pes: 99 kg

Veure vídeo

La màquina d'etiquetatge manual de filferro de superfície rodona aconsegueix etiquetar semiautomàticament l'etiqueta adhesiva o la pel·lícula adhesiva a la canonada d'aigua de filferro, tornavís, etc.

Com funciona la màquina:

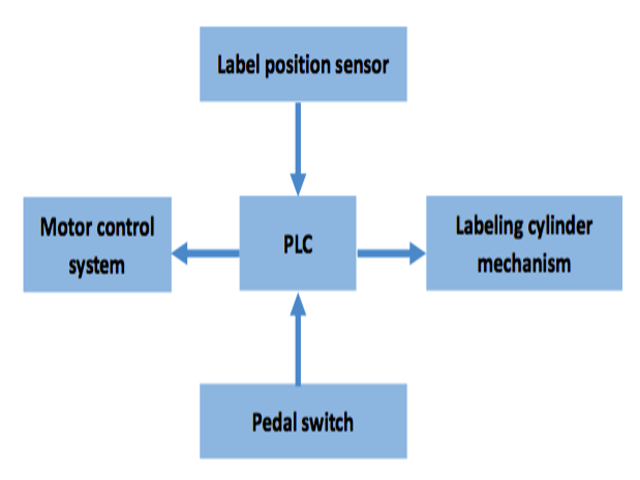

La màquina etiquetadora es basa en el PLC com a nucli, rebent senyals i controlant el treball de tots els sistemes. Quan prem el pedal, el senyal s'enviarà al PLC i es processarà segons un conjunt de programes.

A continuació, completeu els processos de desmuntatge de l'etiqueta i l'etiqueta d'alimentació iniciant el sistema de control del motor pas a pas. Al mateix temps, el sensor de posició de l'etiqueta (també conegut com a ull elèctric) sempre prestarà atenció a la distància que travessa l'etiqueta.

Quan una etiqueta passa, el sensor enviarà el senyal al PLC immediatament. A continuació, el PLC, segons un conjunt de programes, envia el senyal al sistema de control del motor pas a pas perquè s'aturi i s'iniciï al sistema d'etiquetatge per completar el procés d'etiquetatge.

Principi de funcionament

Sistema de transmissió:

El motor pas a pas proporciona energia per treure les etiquetes a través del cinturó síncron que condueix el mecanisme de tracció i el mecanisme de recepció de material, per aconseguir desmuntar etiquetes i reciclar el full de suport Glassine.

Sistema de control:

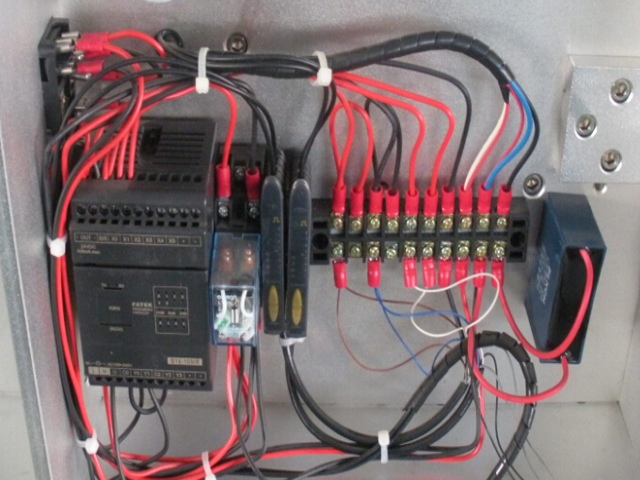

Aquesta màquina es controla mitjançant electricitat i gas. El senyal de l'ull elèctric (sensor SICK) i l'interruptor de pedal es transferirà al PLC per al seu processament, per tal d'aconseguir tots els processos de desmuntatge d'etiquetes, etiquetatge i recompte.

Aplicació de la màquina etiquetadora de filferro:

Producte aplicable: Els productes llargs i rodons que s'han d'etiquetar amb una etiqueta de paper o una etiqueta de pel·lícula a la superfície;

Indústries aplicables: Àmpliament utilitzat en indústries elèctrica, medicina, plàstic, etc.

Característiques tècniques de la màquina etiquetadora de filferro:

L'estructura petita ocupa menys espai i és fàcil de moure i carregar.

Bona precisió i estabilitat de l'etiquetatge; Net, sense arrugues, sense bombolla.

És fàcil d'utilitzar i ajustar. Els nous treballadors poden utilitzar-lo o ajustar-lo fàcilment després d'un entrenament senzill.

Funcionament estable.

Dades tècniques:

Configuració:

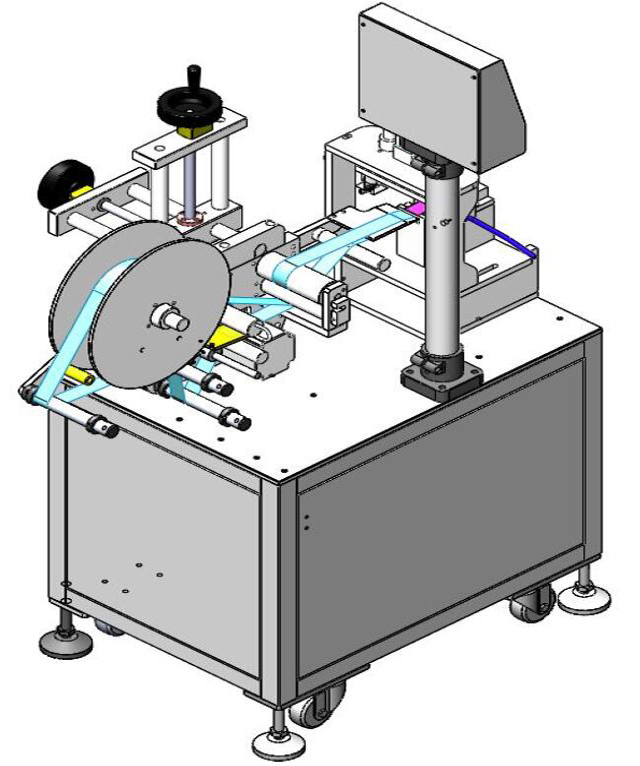

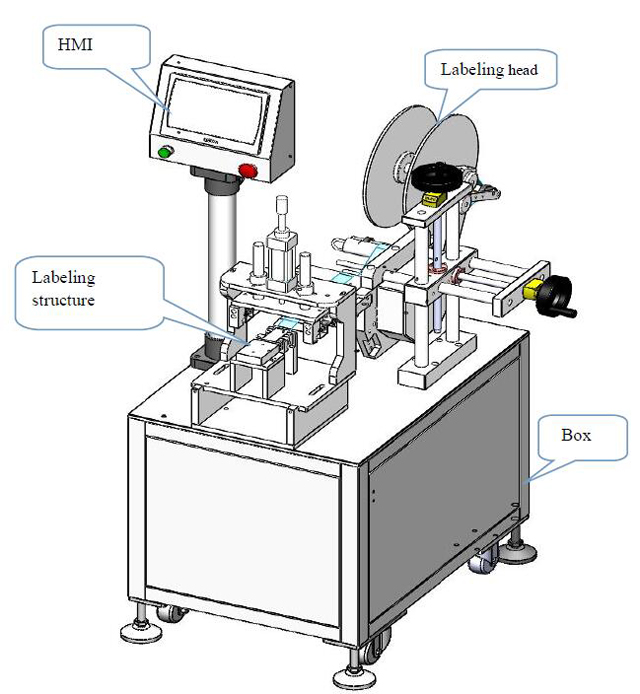

Un altre dibuix

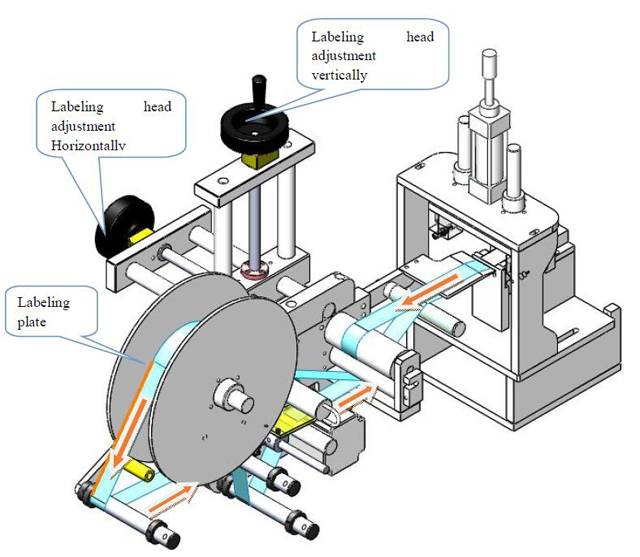

Cap d'etiquetatge

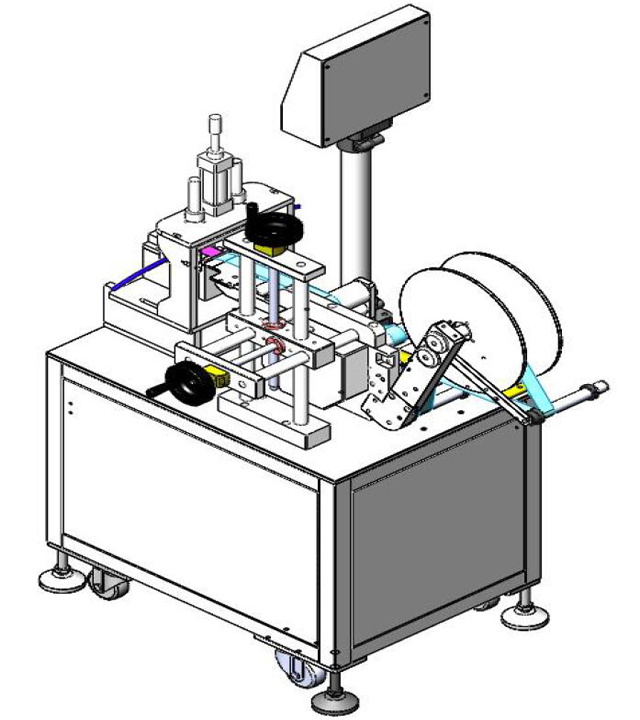

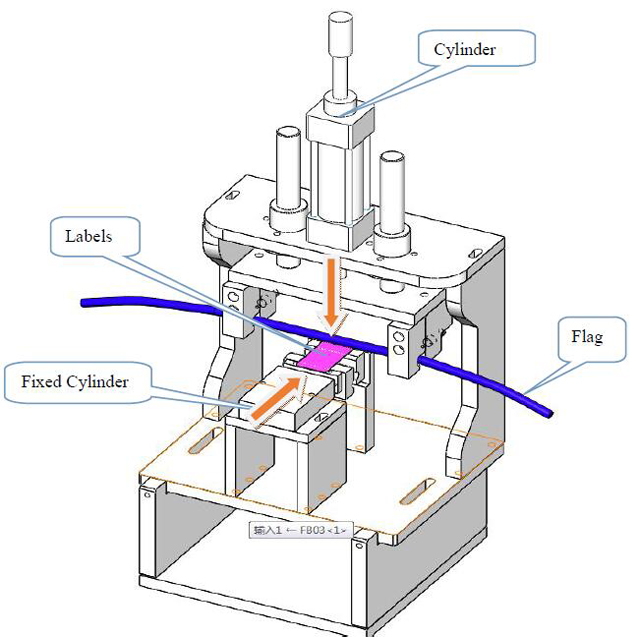

Estructura de l'etiquetatge

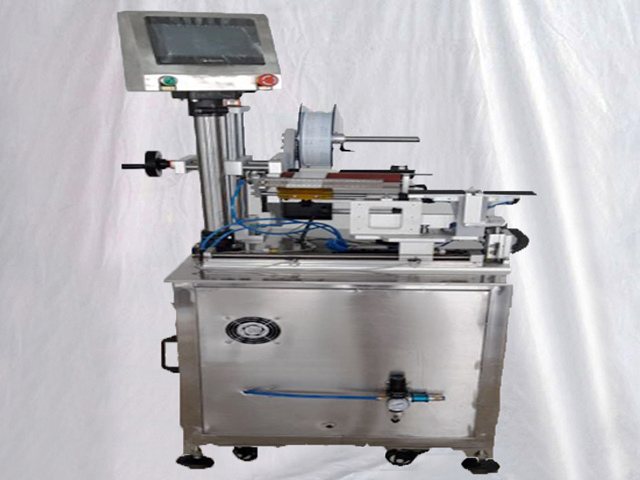

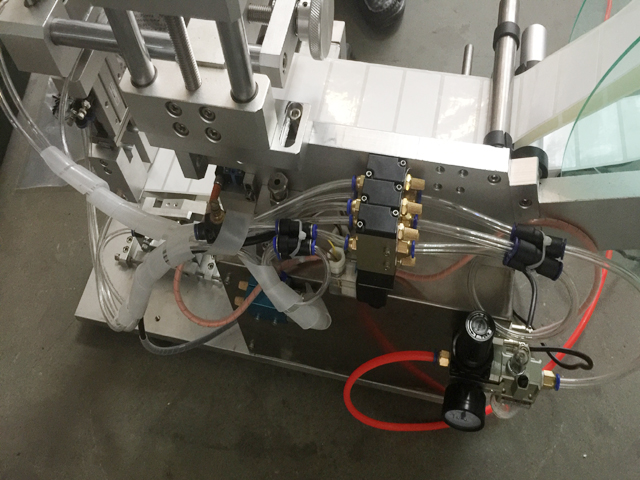

Vista posterior de la màquina etiquetadora de filferro

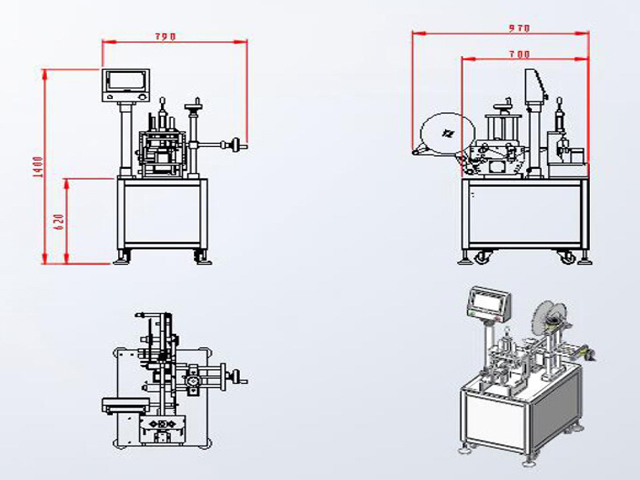

Dibuix de mida de la màquina etiquetadora de filferro semiautomàtica:

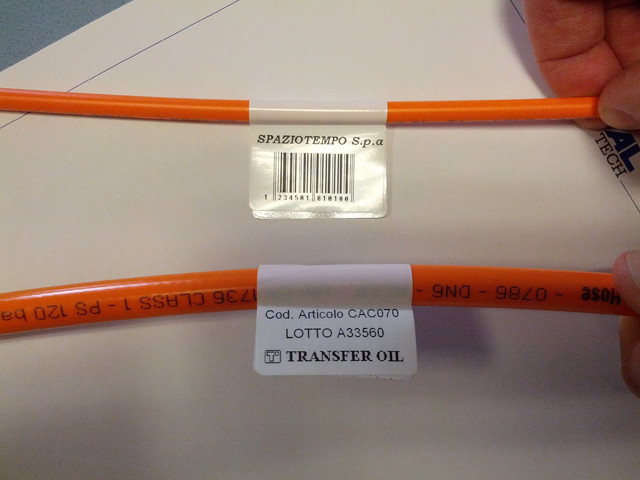

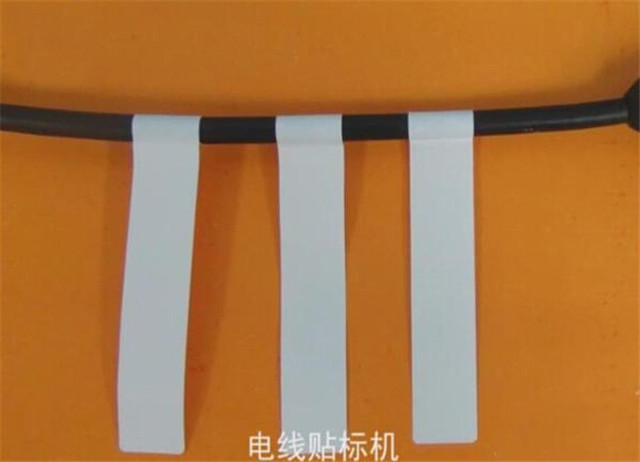

Mostres d'etiquetatge:
