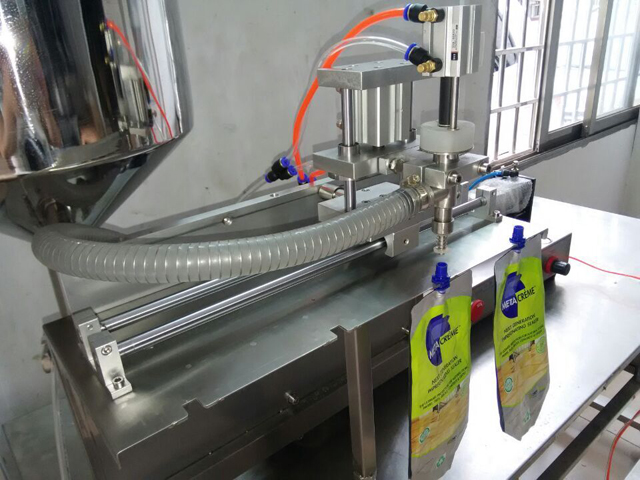

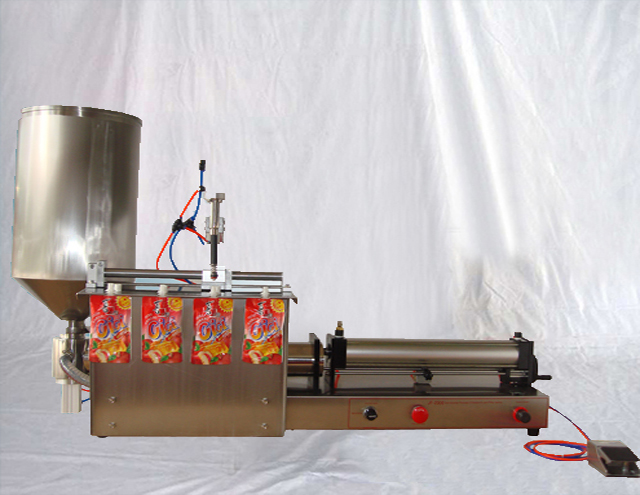

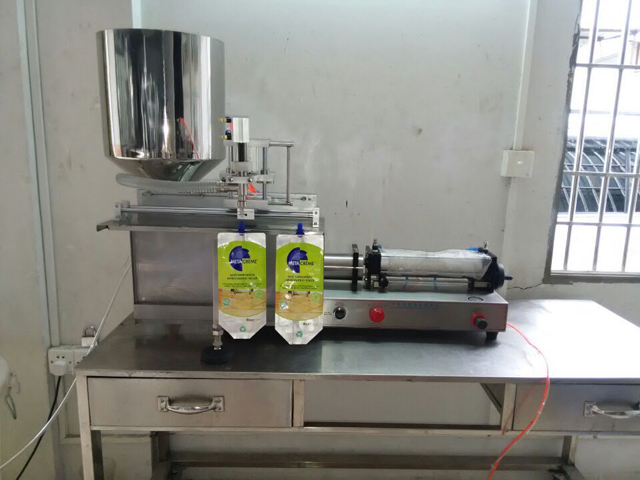

Màquina d'ompliment de bosses prefabricades de bosses pneumàtiques semiautomàtiques

• Model: VK-SPF
• Tensió: 220/110V 50/60Hz
• Potència: 27 W
• Pressió nominal: 0,4-0,6 Mpa
• Velocitat d'ompliment: 20-35 ampolles/min/cap
• Precisió d'ompliment: ≦ ± 1%
• Interval d'ompliment: 100-1000 ml
• Dimensió superior: 160 cm * 44 cm * 37 cm
• Pes net: 50 kg;
• Pes brut: 65 kg

Aquesta màquina d'ompliment de tipus pistó semiautomàtic basada en la referència de productes similars estrangers, és un nou disseny que afegeix algunes funcionalitats addicionals. fa una feina fàcil i convenient per a l'operació, error de precisió, ajust del volum d'ompliment, neteja i manteniment de la màquina.

El disseny d'aquesta màquina d'ompliment pneumàtica adopta els components pneumàtics en lloc del circuit de control elèctric, de manera que és adequat per a l'ús en el medi ambient amb els requisits a prova d'explosió.

Selecció del model de màquina

La selecció del model de màquina es refereix als requisits màxims de volum d'ompliment.

Paràmetre bàsic

• Model: VK-SPF
• Tensió: 220/110V 50/60Hz
• Potència: 27 W
• Pressió nominal: 0,4-0,6 Mpa
• Velocitat d'ompliment: 20-35 ampolles/min/cap
• Precisió d'ompliment: ≦ ± 1%
• Interval d'ompliment: 100-1000 ml
• Dimensió superior: 160 cm * 44 cm * 37 cm
• Pes net: 50 kg;
• Pes brut: 65 kg

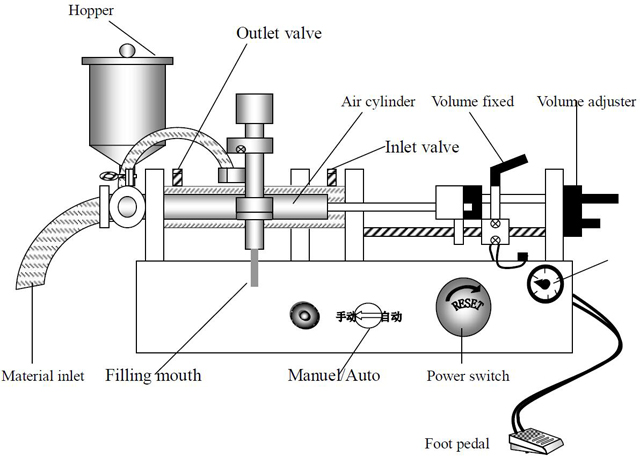

Principi de funcionament de la màquina

L'empenta i l'estirament del cilindre d'aire, impulsa el pistó del cilindre per fer el moviment alternatiu, el que fa que el cilindre de material generi la pressió negativa.

Quan el cilindre s'empeny cap endavant, estira el pistó cap enrere i, dins del cilindre de material, la pressió negativa absorbeix el material a la canonada d'entrada de la tremuja de material.

Quan el cilindre tira cap enrere, empeny el pistó cap endavant, el material s'absorbirà a la boca d'ompliment de la canonada i, a continuació, s'omple a les ampolles buides. (el capçal d'ompliment s'obre i es tanca automàticament quan el material s'absorbeix i surt)

Aquesta màquina d'ompliment tipus pistó és una acció mecànica única i senzilla per a cada farciment, de manera que té una alta precisió i estabilitat d'ompliment per al contenidor estàndard.

Característiques de la màquina d'ompliment pneumàtica semiautomàtica

• La màquina utilitza l'aire comprimit per controlar, té una alta seguretat especialment adequada per al seu ús sota els requisits a prova d'explosió.
• No generarà electricitat estàtica i fenomen d'electricitat de cànem; la màquina no necessita connectar el cable de terra.
• A causa del control pneumàtic i el volum d'ompliment fix, el volum d'ompliment és característic amb una alta precisió, que es pot controlar dins del 0,3%. (això es basa en el volum màxim d'ompliment)
• En cas d'aturada d'emergència, només cal apagar l'interruptor pneumàtic, el pistó es tornarà automàticament a la posició inicial i la màquina deixarà d'omplir-se.

La seqüència d'inspecció i funcionament abans de l'arrencada de la màquina

Feu la inspecció abans d'engegar la màquina, això pot evitar la fallada mecànica o accident de lesions personals.

La inspecció i funcionament:

1. El mànec de subjecció de la part davantera i darrere, està tancat o no?
2. La pinça de tres terminals d'entrada i sortida, està fixada o no?
3. El capçal d'ompliment i la seva palanca horitzontal i vertical, està subjectat?
4. Connecteu-vos a la màquina del compressor d'aire, la pressió és inferior a 8㎏/c㎡, l'ajust de pressió és d'uns 4-5 ㎏/c㎡.
5. Enceneu l'interruptor de subministrament d'aire.

(Nota: està estrictament prohibit treballar molt de temps sense material d'ompliment)

Ajust del volum d'ompliment

L'ajust del volum d'ompliment depèn dels materials d'ompliment, líquid (ml) o pes (g), perquè la proporció de materials és diferent, a més, les dades de mesura són diferents. Per tant, per configurar un volum d'ompliment de precisió necessari, ajusteu l'ajustador de volum.

Detalls de l'operació:

1. Ajust general: per obtenir un volum d'ompliment satisfactori, ajusteu l'interruptor de gas del cargol d'ajust, moveu la posició cap a l'esquerra o la dreta.
2. Utilitzeu una tassa de mesura o una balança electrònica per comprovar que el volum d'ompliment és precís. (nota: el material d'ompliment absorbit dins del cilindre ha d'estar ple)
3. Si hi ha algun error d'ompliment, si us plau, ajusteu l'ajustador de volum, moveu-lo cap endavant per a la reducció del volum d'ompliment i enrere augmentarà el volum.
4. Per obtenir un volum i una precisió d'ompliment necessaris, feu un ajust repetit fins que el volum d'ompliment sigui estàndard.

Ajust de velocitat d'ompliment

La velocitat d'ompliment ve determinada pels sis factors següents:

1. La velocitat d'absorció dels materials de farciment depèn de la viscositat del material i de la longitud del tub absorbent.
2. La velocitat d'ompliment depèn de la mida del diàmetre del capçal d'ompliment, com més gran sigui la mida del diàmetre, més ràpida serà la velocitat d'ompliment.
3. El grau d'escuma dels materials d'ompliment, si el grau d'escuma és més alt, la velocitat d'ompliment s'ha de reduir.
4. Volum d'ompliment, més volum d'ompliment més lentament.
5. La precisió del volum d'ompliment, l'alta precisió i la velocitat d'ompliment s'han d'ajustar lentament.
6. El controlador de la vàlvula de la pressió de l'aire.

Operació d'ajust de la vàlvula:

1. Afluixeu la femella de la vàlvula reguladora de velocitat

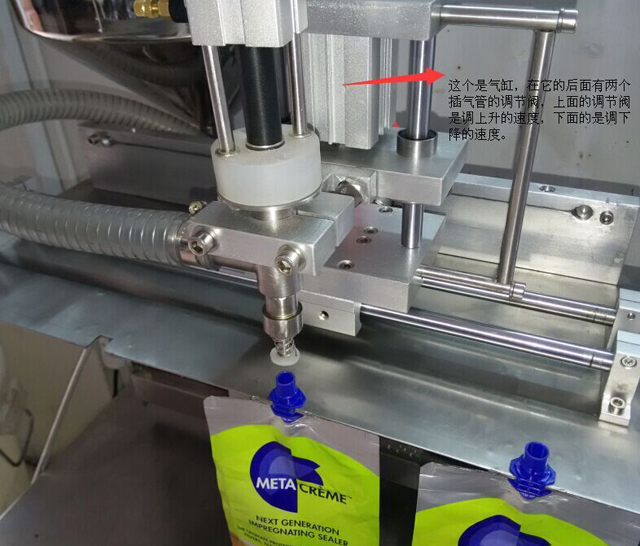

2. Gireu el mànec de la vàlvula davantera en sentit horari, la velocitat del cilindre s'avança més lenta, a més, la velocitat d'absorció dels materials es reduirà.
3. Gireu el mànec de la vàlvula frontal girant en sentit contrari a les agulles del rellotge, la velocitat del cilindre avança cada cop més ràpid, a més, la velocitat d'absorció dels materials serà més ràpida.
4. Gireu el mànec de la vàlvula posterior en el sentit de les agulles del rellotge, la velocitat del cilindre avança més lenta, a més, la velocitat d'absorció dels materials es reduirà.
5. Gireu el mànec posterior de la vàlvula girant en sentit contrari a les agulles del rellotge, la velocitat del cilindre avança cada cop més ràpid, a més, la velocitat d'absorció dels materials serà més ràpida.

Ajust de precisió d'ompliment

El motiu pel qual la màquina té l'error d'ompliment és perquè té tants factors que influeixen, com ara el volum d'ompliment, la velocitat d'ompliment i la velocitat de l'interruptor de la vàlvula. La velocitat de l'interruptor de la vàlvula es veu afectada per la viscositat dels materials d'ompliment, la viscositat més gran i la velocitat més lenta. L'ajust és senzill ajustant la pressió del moll de la vàlvula principal i la velocitat s'accelerarà amb més i més pressió.

Els ajustos de la pressió de la molla per a la mesura i l'ompliment depenen de l'experiència del personal de l'operador.

Neteja i Manteniment de Màquines

Abans de netejar la màquina d'ompliment, hauria de netejar els materials dins de la màquina i, a continuació, abocar el fluid de neteja suau a la tremuja de material; Es recomana utilitzar l'aigua tèbia i, si cal, es pot triar l'aigua amb sabó, alcohol o un altre líquid de neteja. Quan feu la neteja, assegureu-vos que no hi hagi fuites de les volanderes a les peces d'ompliment. Enceneu la màquina, deixeu que la màquina ompli de manera circulada, fins que acabi la neteja. Les peces de neteja inclouen el pistó del cilindre, el capçal del pistó, les volanderes, la vàlvula unidireccional, el capçal d'ompliment i la tremuja de material, etc. Si hi ha una danyada per a totes les volanderes de segellat, s'ha de substituir.

Avís

Abans del treball de neteja, assegureu-vos que l'aire comprimit estigui apagat.

Està prohibit utilitzar dissolvents orgànics per a la neteja, com ara gasolina, benzè, etilè, hipoclorit de sodi, etc.

Un cop finalitzat el treball de neteja, espereu i assegureu-vos que totes les peces de neteja estiguin seques sense aigua i objectes estranys a les juntes i canonades i, a continuació, instal·leu la màquina.

Solucions per als problemes comuns

L'abast aplicable del material de farciment

• Iogurt d'aigua amb mel
• Oli d'engranatge de rosada de bany de suc de fruites
• Fluid d'ombra d'ulls amb tinta líquida de cafè
• Cola de xampú de te
• Desinfectant per a mans d'aliments/pigment Crema freda
• Sabó líquid de crema de llet
• Xarop d'oli alimentari
