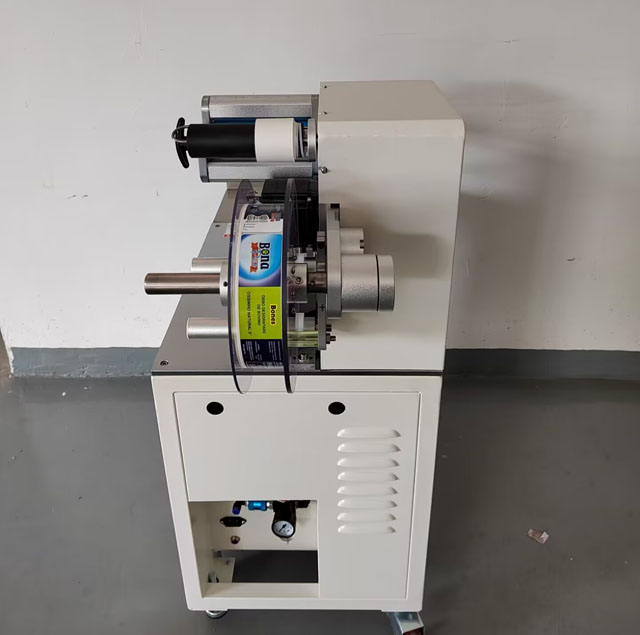

Aplicador d'etiquetes de bandera semiautomàtic per a envasos d'aliments per a mascotes d'os de gossos

• Aquesta màquina s'utilitza per a l'etiquetatge plegable d'arnes de filferro i varetes rodones, així com d'ossos de gossos, canonades de productes per a mascotes, etc.;
• Paràmetres de l'etiqueta aplicables: diàmetre interior de la bobina de l'etiqueta 76 mm, diàmetre exterior màxim 240 mm; (Les altres especificacions s'han de personalitzar),
• Material de l'etiqueta: PVC, PET, tela, paper, etc.
• Especificació de l'etiqueta: segons la màquina específica.
• Precisió de l'etiquetatge: ± ≤ 0,2 mm;
• Capacitat: 1500 Pcs/H;
• Pressió de l'aire: 0,4-0,6Mpa Consum d'aire 0,15 m3/min
• Font d'alimentació 220V / 50-60HZ / monofàsica (l'estàndard dels EUA es pot personalitzar)
• Mida total: 630 * 740 * 1040 mm (L * W * H);
• Pes de la màquina: uns 86 kg;

Màquina d'etiquetatge plegable semiautomàtica ("bandera" és un terme utilitzat per la indústria per designar un senyal d'etiqueta que crida l'atenció que avisa els consumidors que llegeixin l'etiqueta amb atenció a causa de la nova informació important).

Una etiqueta de bandera és la solució de producte ideal per identificar productes i distingir-los entre ells. Si teniu molts productes similars que s'assemblen, l'etiqueta de la bandera us pot oferir una manera d'identificar-los millor. Per exemple, els cables d'ordinador fan servir molt aquest tipus d'etiquetes. Però l'etiqueta de bandera també és habitual en joieria. Aquí les botigues etiqueten anells, polseres i collarets individuals amb una etiqueta de bandera.

Amb una etiqueta de bandera es pot identificar d'una manera senzilla però efectiva la finalitat d'un producte (cable VGA o HDMI). L'etiqueta de la bandera del nom prové de l'"element de la bandera" que es crea a causa de l'aplicació de l'etiqueta. Les etiquetes de bandera es fabriquen amb un material resistent i es col·loquen al voltant d'un producte determinat.

A més d'organitzar els vostres productes, una etiqueta de bandera també li dóna més atractiu visual al vostre producte. D'aquesta manera et destaques de la competència i tens espai addicional per a la informació del teu producte.

Utilitzeu etiquetes de bandera amb finalitats funcionals i comercials.

En primer lloc, moltes gràcies per triar el nostre producte: etiquetadora semiautomàtica de plegament de banderes. Per tal de jugar al màxim les funcions d'aquest producte i garantir la vostra seguretat i els vostres interessos, llegiu atentament aquest manual abans de la instal·lació.

Precaucions de seguretat per fer servir l'etiquetadora semiautomàtica:

• Abans d'engegar, confirmeu la tensió d'alimentació (AC220V), la pressió de l'aire 4-6 kg i la font d'alimentació externa ha d'estar connectada a terra de manera fiable.
• No bloquegeu el forat de refrigeració de la caixa.
• Els tècnics no professionals tenen prohibit obrir l'expedient.
• Està estrictament prohibit tocar el camp d'acció quan l'equip està en funcionament.
• En cas de fallada de l'equip, apagueu primer l'interruptor d'alimentació i el manteniment en directe està estrictament prohibit.

Rendiment i paràmetres de la màquina etiquetadora semiautomàtica tipus bandera:

• Aquesta màquina s'utilitza per plegar i etiquetar arnesos de filferro i varetes rodones, així com productes de mastegar ossos de gossos per a mascotes;
• Paràmetres de l'etiqueta aplicables: diàmetre interior de la bobina de l'etiqueta 76 mm, diàmetre exterior màxim 240 mm; (Les altres especificacions s'han de personalitzar),
• Material de l'etiqueta: PVC, PET, tela, paper, etc.
• Especificació de l'etiqueta: segons la màquina específica.
• Precisió de l'etiquetatge: ± ≤ 0,2 mm;
• Capacitat: 1500 Pcs/H;
• Mida total: 630 * 740 * 1040 mm (L * W * H);
• Pes de la màquina: uns 86 kg;
• Tipus aplicable: segons el model específic.

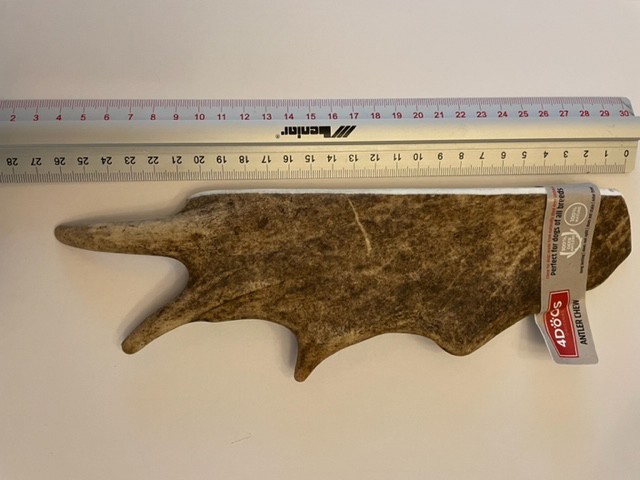

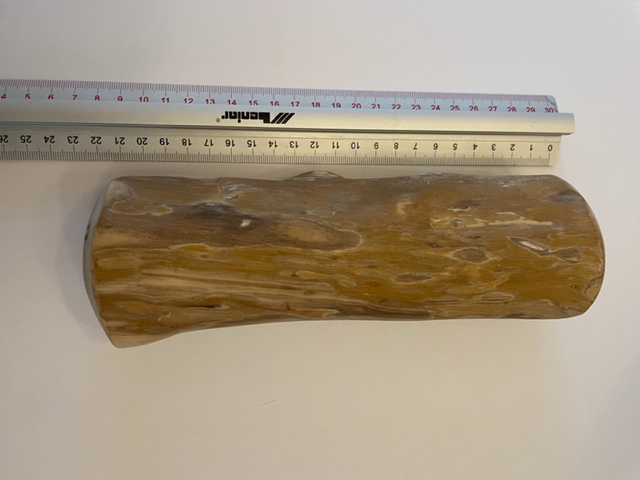

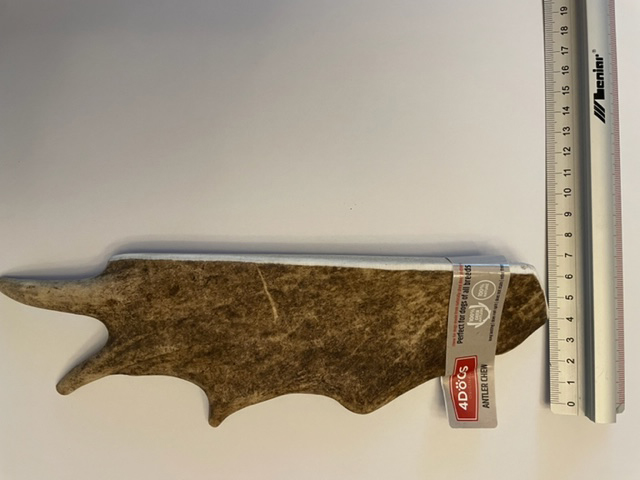

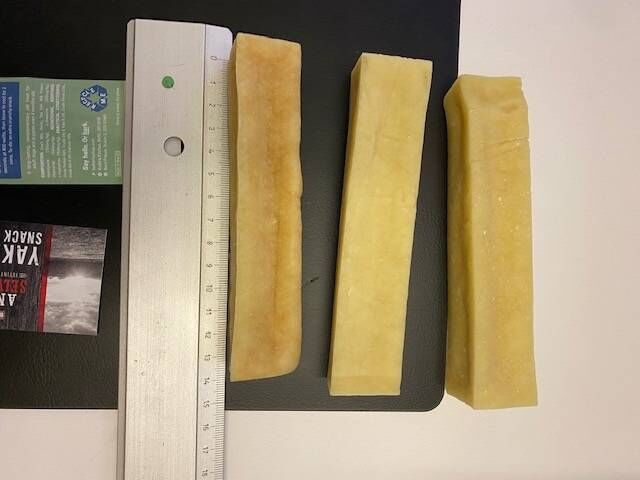

Mostres d'os de gos:

Instruccions de funcionament de la màquina etiquetadora semiautomàtica:

Instal·lació:

1. Mou l'equip a la posició d'instal·lació requerida.
2. Premeu el fre de la roda universal i fixeu la roda universal perquè sigui estable.

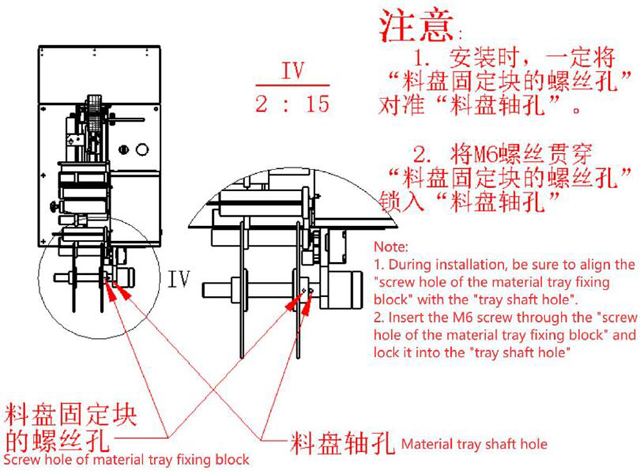

3. Instal·lació del deflector d'etiquetes: durant la instal·lació, assegureu-vos d'alinear el "forat del cargol del bloc de fixació de la safata" amb el "forat de l'eix de la safata" i bloquejar el cargol M6 a través del "forat del cargol del bloc de fixació de la safata" al "forat de l'eix de la safata". "

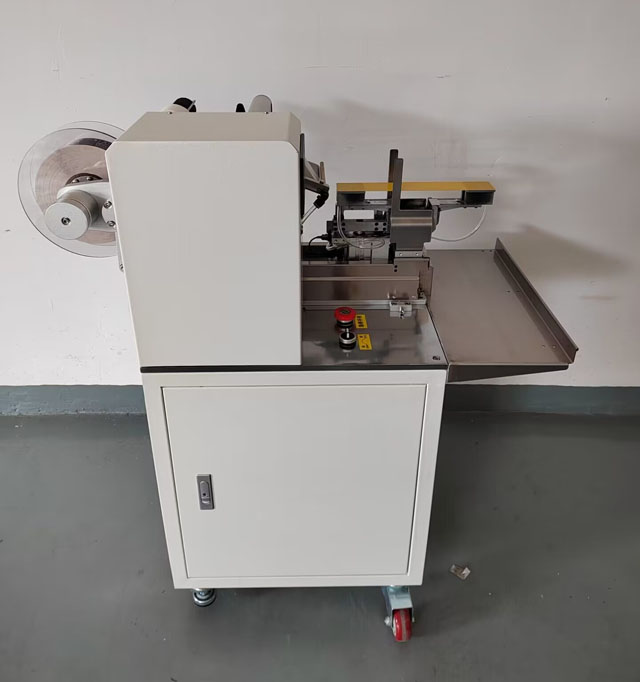

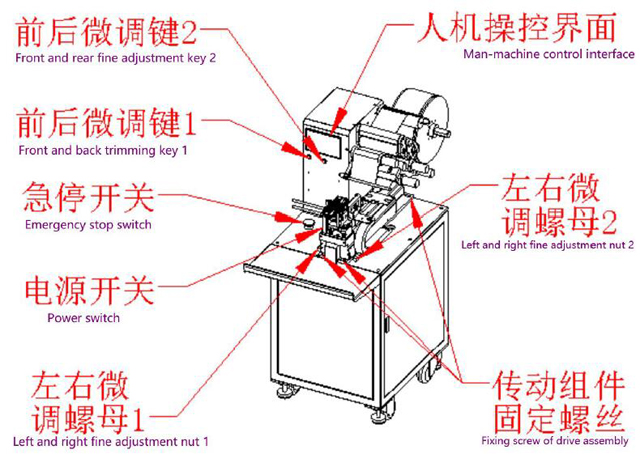

Aparença de l'equip, peces importants i interfície de control home-màquina

Parts importants.

Pantalla principal.

• Quantitat de lots: quan la sortida real és superior o igual a la sortida prevista, l'equip deixa de funcionar.
• Quantitat: el recompte de sortida es pot restablir prement la tecla "Estableix zero".
• L'etiquetatge s'ha desbloquejat (s'ha iniciat l'etiquetatge)/s'ha bloquejat (s'ha suspès l'etiquetatge):
• Després d'aturar l'etiquetatge durant un cert temps ("autobloqueig" a la pantalla de "control manual" es pot configurar el temps, la unitat és "segons"), el sistema es bloquejarà automàticament (etiquetatge suspès) i premeu aquest botó per desbloquejar-lo.

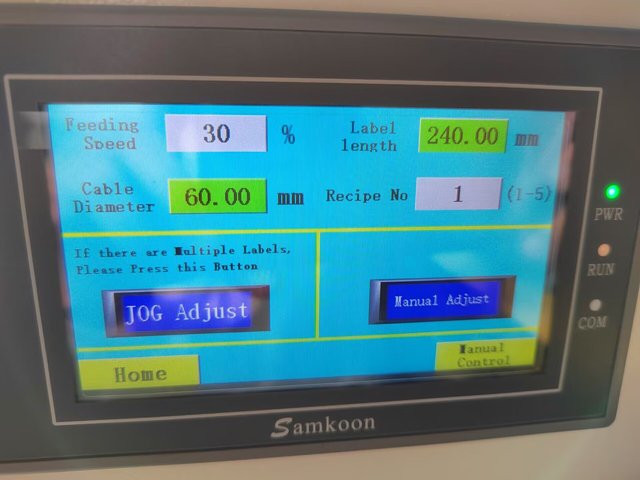

Paràmetres.

• Velocitat d'alimentació: A. Es refereix a la velocitat de desmuntatge d'etiquetes de la placa de desmuntatge, ajustada en un 0-100%.
• Longitud de l'etiqueta: la longitud d'una sola etiqueta, en mm.
• Recepta núm.: Es poden reservar cinc grups.
• Jog: feu clic a aquesta tecla i el sistema automàticament sortirà l'etiqueta una vegada.
• Manteniu premuda aquesta tecla fins que aparegui "D'acord" i la longitud de l'etiqueta es calcularà automàticament una vegada.

Control manual

• Retard de recepció de l'etiqueta: el temps per fer una pausa després de completar l'etiqueta i obrir la placa absorbent d'etiquetes.
• Velocitat de la placa d'etiquetes: la velocitat del capçal indicador que rep l'etiqueta, ajustada en un 0-100%.
• Longitud de l'etiqueta: controleu la longitud de pelat de l'etiqueta de la placa d'etiquetes, en mm.
• Posició actual: visualització de distància de posició en temps real del mòdul de transmissió d'etiquetes lliscant, unitat: mm;
• Etiquetatge retardat: després que el cable s'activa l'interruptor d'inducció, l'etiquetatge es retardarà.
• Bloqueig automàtic: defineix quant de temps es bloquejarà automàticament després d'aturar l'etiqueta.
• Endavant: premeu la tecla "Endavant", el mòdul de la unitat d'etiquetes lliscarà cap endavant i aquesta funció pot ajustar la distància de la posició de recepció de la marca.
• Enrere: premeu la tecla "Enrere", el mòdul de la unitat d'etiquetes lliscarà cap enrere i aquesta funció pot ajustar la distància de la posició original de l'etiqueta.
• Restablir: feu clic amb la tecla de reinici per tornar el capçal de l'etiqueta a zero.
• Bufat de canonades: feu clic a aquesta tecla per bufar l'aire a través de la canonada.
• Aspiració estàndard: feu clic a aquesta tecla per aspirar la placa estàndard.
• Ajust: premeu la tecla "ajust" i el cilindre d'aire subjectat per la placa en blanc recta i els cilindres mòbils superior i inferior del mòdul de col·locació de l'arnès de cable es mouran,
• Bufat d'etiquetes: feu clic a aquesta tecla per aspirar la placa d'etiquetes per bufar.
• Etiquetar: mantén premuda aquesta tecla per etiquetar.
• Acció en sèrie/acció única: l'acció en sèrie fa referència a la finalització d'un cicle de producció cada vegada que s'activa, i l'acció única es refereix a la finalització d'una única acció cada vegada que s'activa.

Mètode de funcionament:

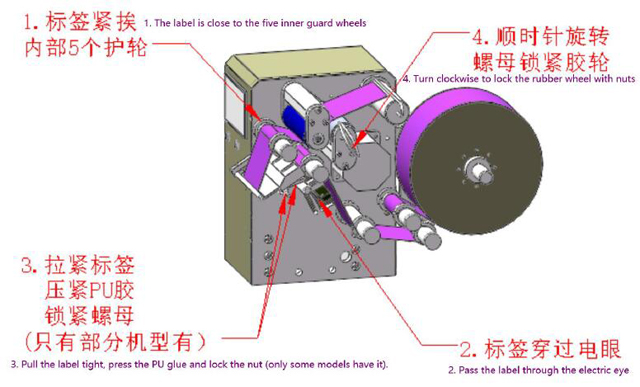

Per instal·lar l'etiqueta, instal·leu l'etiqueta al mòdul de separació d'etiquetes tal com es mostra a la figura següent.

Posa en marxa

Gireu l'interruptor en sentit horari per encendre l'alimentació. Premeu la tecla d'aturada d'emergència i gireu-la en sentit horari per restablir.

Canvi de línia i ajust de màquina

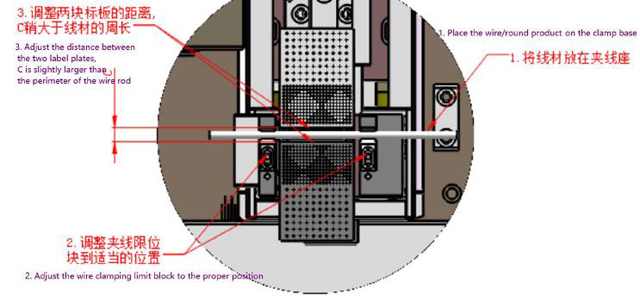

Segons el diàmetre del cable, ajusteu la distància entre la base del cablejat i la placa tal com es mostra a la figura següent

Introduïu l'amplada del paper de suport i el diàmetre del cable respectivament a la columna d'amplada del paper de suport de la figura 3.

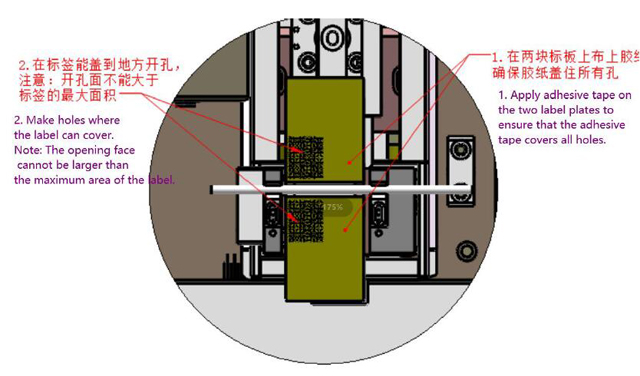

Apliqueu cinta adhesiva i feu forats

La part davantera i posterior de l'etiqueta no estan alineades

En el procés de producció, si l'etiqueta no està alineada al davant i al darrere, podeu ajustar-la directament a la columna "Amplada del paper inferior", també podeu fer clic a "tecla d'ajustament fi davanter i posterior 1" i "frontal i posterior fi". Tecla d'ajust de 2" per ajustar i canviar 0,1 mm cada vegada que feu clic.

L'etiqueta esquerra i dreta no estan alineades

Si els costats esquerre i dret de l'etiqueta no estan alineats després de plegar l'etiqueta per la meitat, primer afluixeu els quatre cargols de fixació del conjunt d'accionament i, a continuació, ajusteu les femelles d'ajust fi esquerre i dret segons la direcció de desviació i el grau de l'etiqueta. , i finalment bloquejar els quatre cargols de fixació del conjunt de la unitat.

Manteniment de l'equip aplicador d'etiquetes de tipus de bandera:

• La pressió forta està estrictament prohibida, si us plau, mantingueu-la neta en qualsevol moment;
• Lubriqueu i mantingueu la màquina a temps;
• Afegiu oli lubricant a la posició de moviment de la placa d'etiquetes un cop al mes
• Comproveu regularment si hi ha oli lubricant a la tassa d'oli del separador d'aigua i oli. Si no, ompliu-lo a temps.
• Comproveu el desgast de la corretja síncrona a totes les parts de la màquina cada tres mesos
