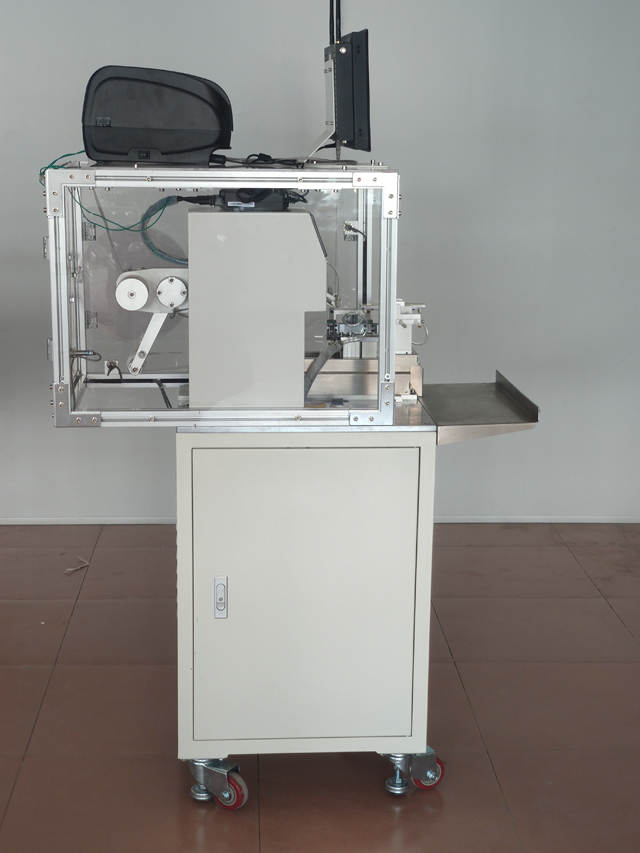

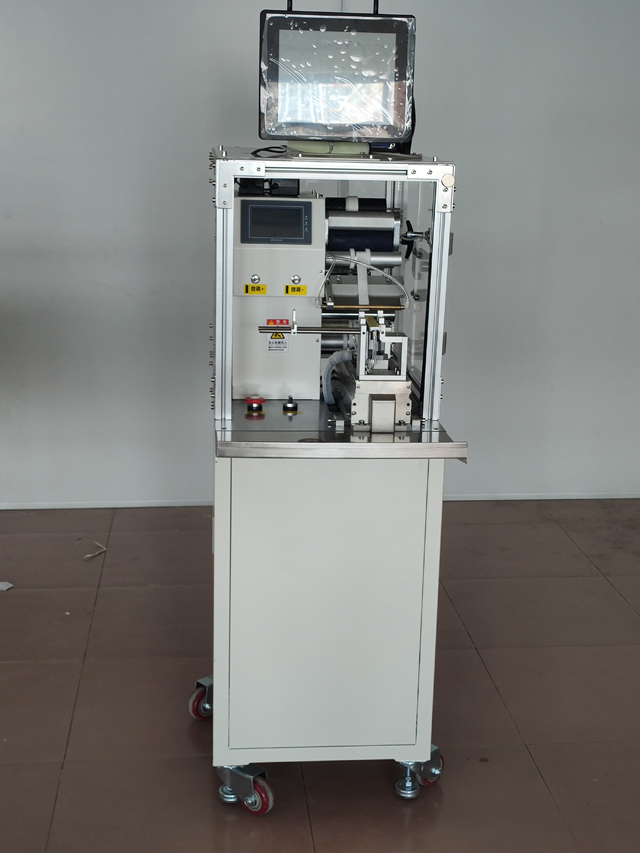

Màquina d'etiquetatge plegable d'aplicació d'impressió d'adhesius de cable de cable semiautomàtic

Model: VK-T807
Precisió de l'etiquetatge: ± 0,2 mm;
Velocitat d'etiquetatge: 1500-1800pcs/H
Tipus de diàmetre de filferro petit: Velocitat 2000p Pcs/H
Mida del producte aplicable: Tipus bàsic: Diàmetre: 6 ~ 15 mm
Tipus de diàmetre petit: 1 ~ 5 mm
Tipus de gran diàmetre: cal personalitzar més de 15 mm
Mida de l'etiqueta aplicable: Longitud: 25 ~ 210 mm Els productes fora d'aquest rang s'han de personalitzar Amplada: 10 ~ 65 mm
Mida total: 850 * 650 * 1300 Longitud × Amplada × Alçada, l'etiqueta llarga augmentarà la dimensió de l'amplada
Font d'alimentació adequada: 220v/50hz;
Pes total: 128 Kg.

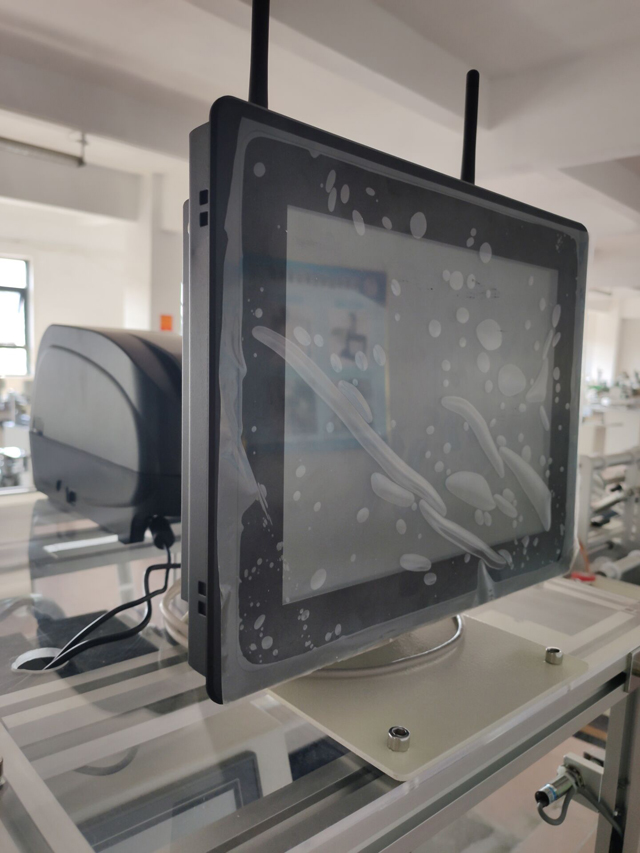

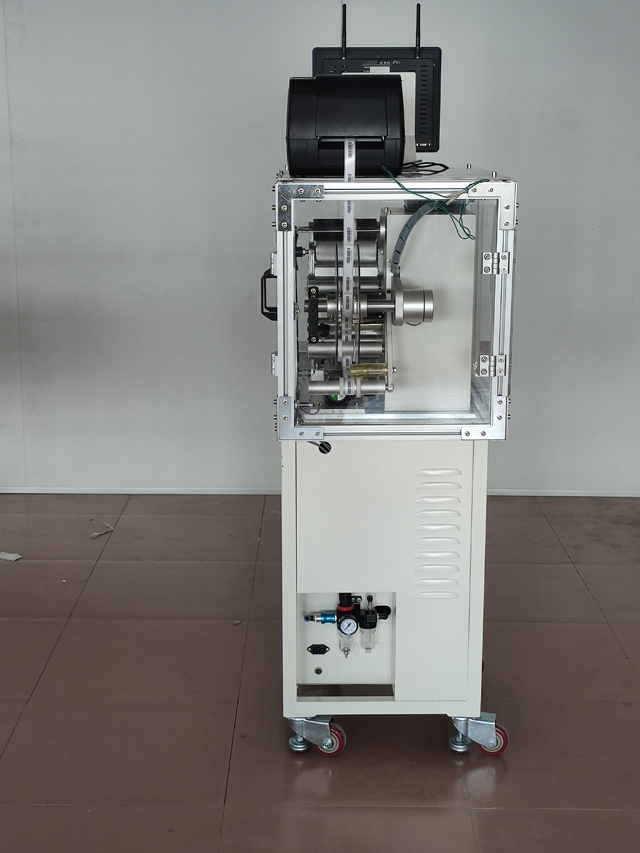

Codificador Qr amb part d'impressora en temps real

Els paràmetres tècnics del model estàndard, altres requisits i funcions especials, es poden personalitzar.

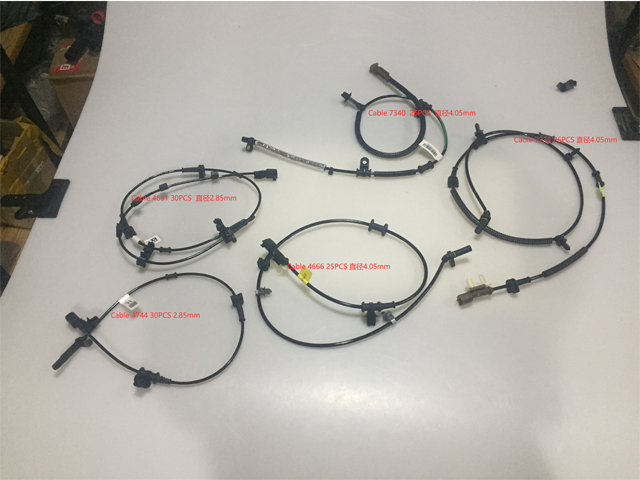

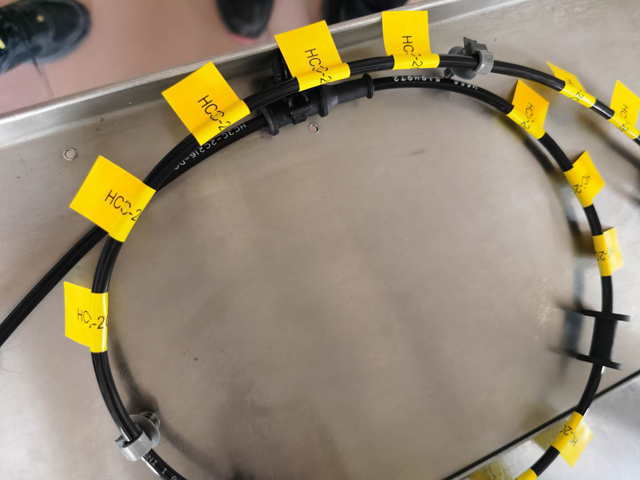

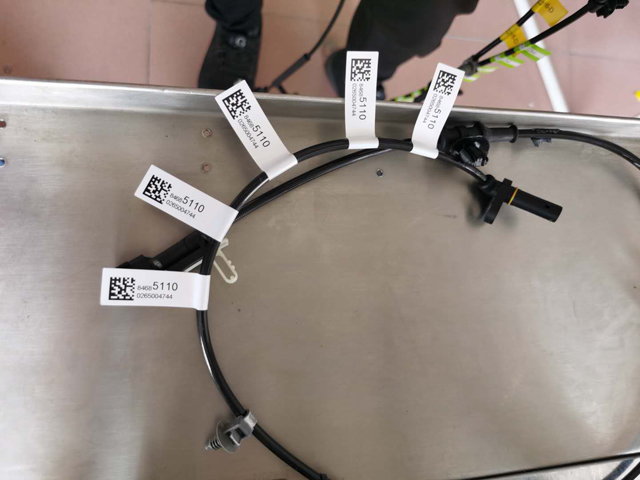

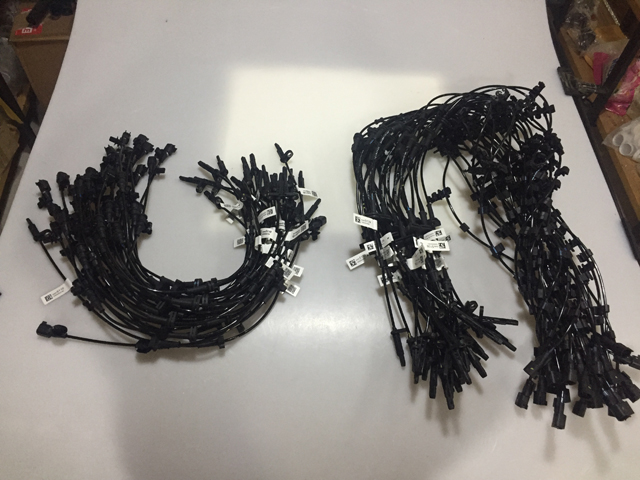

Aplicable per a etiquetes plegables en tot tipus de cables i cables, com ara línies elèctriques, cables perifèrics d'ordinador, cables de sensor electrònic, cables d'auriculars, línies elèctriques, línies de fibra òptica, línies de cable, cables de cables, cables USB, cables de fax / impressores. , etc.

Aplicable per a una àmplia gamma de productes de mida, fàcil d'ajustar i substituir diferents productes.

Procés d'operació:

Principi bàsic: El sensor detecta el pas del producte, el senyal de retorn al sistema de control d'etiquetatge, el senyal processat mitjançant processament PLC, lliurant l'etiqueta a la posició predeterminada del producte en el moment adequat, quan el producte flueix pel mecanisme de cobertura, les etiquetes es cobreixen sòlids, etiquetatge s'ha completat l'acció.

Procediment: Posa el producte -> Detecció de producte (automàticament) -> etiquetatge (automàticament) -> Cobriment (automàticament) -> recull el producte etiquetat.

Característiques

Àmplia gamma d'aplicacions, adequades per a diferents productes d'especificacions;

Ús còmode, ajust d'ampli rang, etiquetatge en diferents productes d'especificacions.

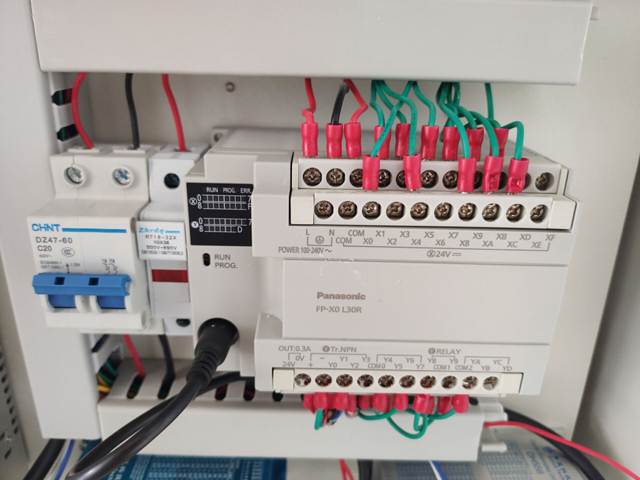

Sistema de control electrònic avançat i d'alta estabilitat que consisteix en l'ull elèctric de l'etiqueta Panasonic PLC Alemanya, equip de suport 7 × 24 hores de funcionament;

Gamma d'aplicació:

Etiqueta aplicable: etiqueta/pel·lícula autoadhesiva, codi de control electrònic, codi de barres, etc.

Aplicació: filferro i cable, gran amplada, múltiples especificacions, productes d'etiquetes plegables d'alta precisió.

Indústria aplicable: àmpliament utilitzat en electrònica, filferro, cable i altres indústries.

Aplicació: etiquetatge de cables, etiquetatge de perifèrics d'ordinador, cable USB, etc.

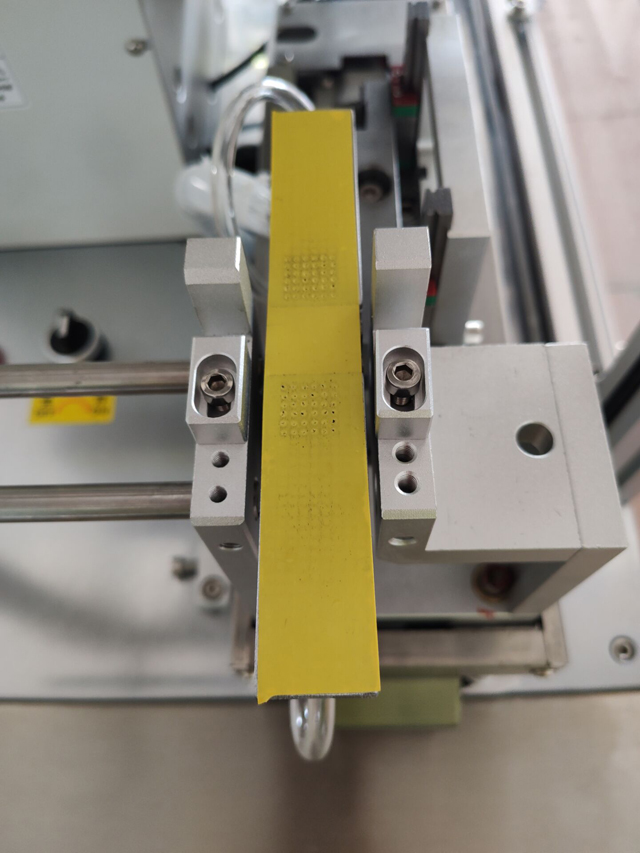

El dispositiu plegable es pot ajustar, es pot personalitzar la gamma que no sigui de producte segons les mostres del client.

Com operar la màquina etiquetadora?

Si us plau, confirmeu que la tensió de la font d'alimentació (ac220v), la pressió de l'aire 4-6kgf i la font d'alimentació externa ha de tenir una connexió a terra fiable abans de l'operació.

Font d'alimentació.

No bloquegeu el forat de refrigeració del xassís.

Els tècnics no professionals prohibeixen estrictament l'obertura del xassís.

El rang operatiu de contacte corporal està estrictament prohibit quan s'utilitza l'equip.

Quan l'equip falla, primer s'ha de tancar l'interruptor d'alimentació i el manteniment electrificat està estrictament prohibit.

La màquina s'utilitza per a l'operació de plegat i etiquetatge de l'arnès de filferro i la vareta rodona.

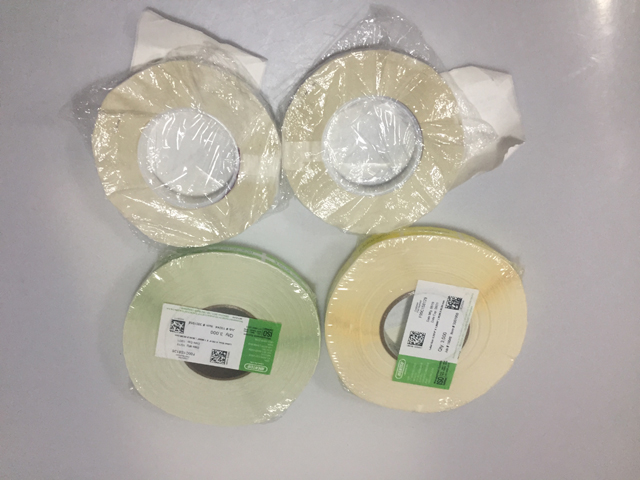

Paràmetres de l'etiqueta aplicables: el diàmetre interior 76 mm del rotlle d'etiquetes i el diàmetre exterior màxim 240 mm; (cal arreglar altres especificacions). Material de l'etiqueta: PVC, mascotes, draps, paper, etc. especificació de l'etiqueta: segons la màquina específica

Precisió de l'etiquetatge: = 0,2 mm;

Capacitat: 1500 pcs/h;

Mida exterior: 630*740*1040 mm (l*w*h);

Pes de la màquina: uns 86 kg;

Arnés de cables aplicable: segons la màquina específica

Descripció de l'operació

Instal·lació:

Mou el dispositiu a la posició d'instal·lació requerida.

Va trepitjar el fre de la roda universal i va arreglar la roda universal perquè sigui suau.

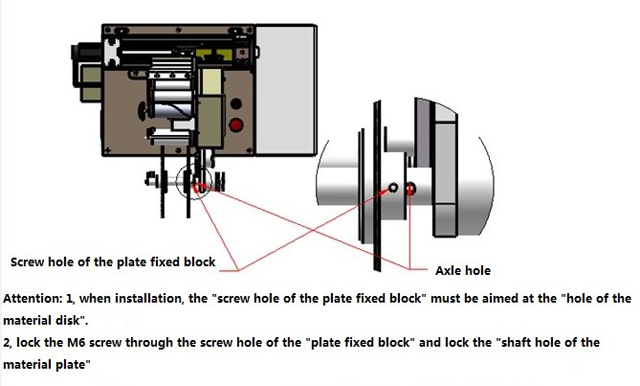

Etiqueteu la placa deflector: en instal·lar-lo, hem de fixar el "forat del cargol del bloc de fixació del disc" al "forat de l'eix del material" i cargolar el cargol M6 a través del forat del cargol del bloc de fixació del material i bloquejar-lo al forat de l'eix de la safata de material.

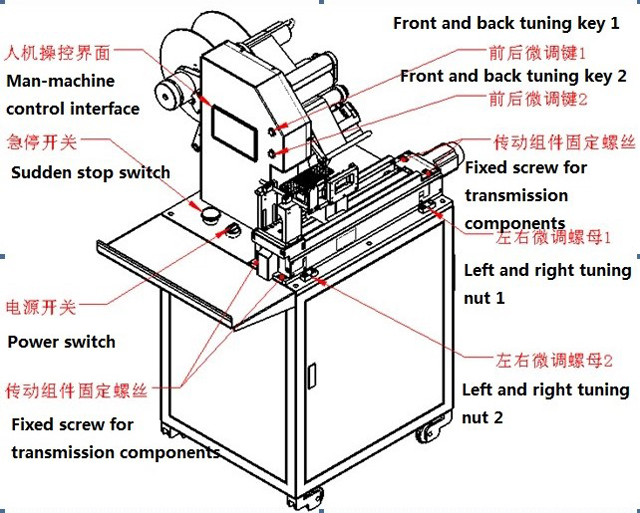

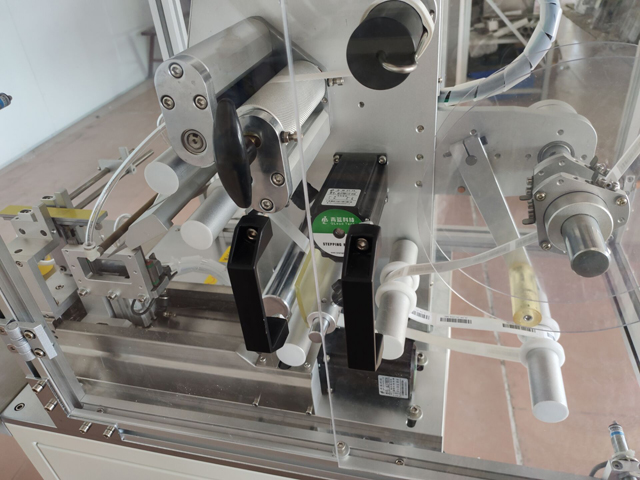

Aparença de l'equip, peces importants i interfície de control home-màquina

Parts importants.

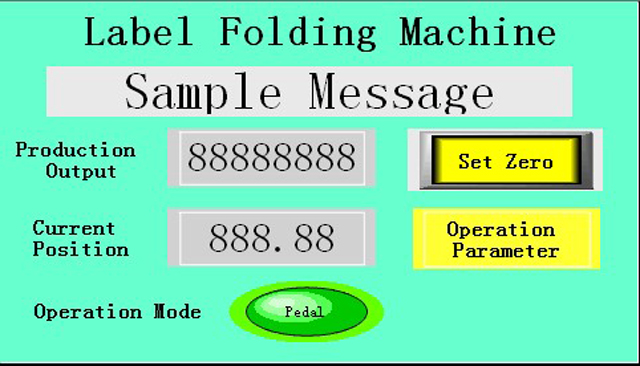

Imatge principal.

Sortida: recompte de capacitat, premeu la tecla "sortida zero" a zero;

Posició actual: la visualització de la distància de posició en temps real del mode lliscant del mòdul de transmissió d'etiquetes, la unitat mm;

El mode de funcionament és "automàtic" i de dos tipus de "pies de rodament".

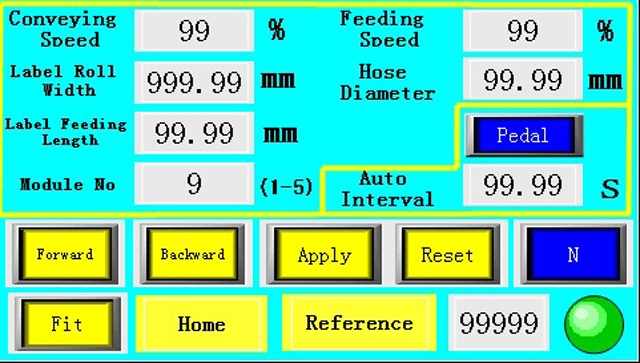

Paràmetres d'usuari

Velocitat estàndard de la placa: la velocitat de funcionament de la placa indicadora, ajustada segons el 0-100%.

Velocitat de marca: es refereix a la velocitat de l'etiqueta extreta de la placa de descàrrega, ajustada en un 0-100%.

Amplada del paper inferior: l'amplada del paper d'etiquetes, unitat mm.

Diàmetre del cable: entrada d'un diàmetre de filferro, fil pla o entrada de filferro múltiples directament per combatre el doble gruix, mm.

Longitud de la marca: controleu la longitud de l'etiqueta des de la placa separadora, unitat mm.

Endavant: premeu la tecla "endavant", el mòdul de la unitat d'etiquetes lliscarà cap endavant, aquesta funció pot ajustar la distància de la posició de destinació.

Enrere: premeu la tecla "enrere", el mòdul de la unitat d'etiquetes lliscarà cap a la part posterior, aquesta funció es pot depurar la distància de la posició del punt d'etiquetatge.

Ajust: premeu la tecla "ajust", el cilindre de pinça de la placa d'aire recta i el mòdul de col·locació de l'arnès de cablejat mouran els cilindres mòbils superior i inferior. Aquesta funció pot depurar la distància entre el cablejat i la subjecció de la placa de buit.

Restablir: torneu a posar la capçalera a zero després del botó de restabliment.

Electricitat: després de substituir les diferents especificacions del paper base de l'etiqueta, premeu llargament les tecles elèctriques per permetre que el sistema aprengui automàticament les etiquetes i la penetració del paper inferior.

Mètode de funcionament:

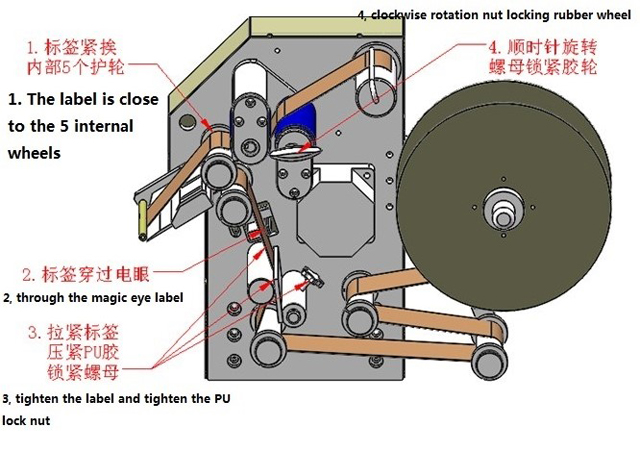

L'etiqueta està instal·lada i l'etiqueta s'instal·la com a continuació al mòdul separador.

Gireu l'interruptor d'alimentació en sentit horari i engegueu l'alimentació. Premeu la tecla de parada i gireu en sentit horari.

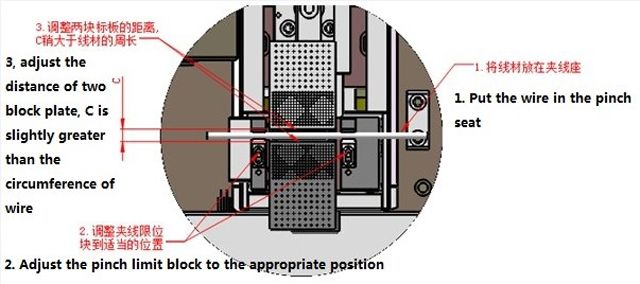

Màquina de canvi i ajust

Segons el diàmetre del cable, l'ajust, el seient de connexió, la distància entre les plaques, com la següent figura

Introduïu l'amplada del paper inferior a l'amplada del paper inferior de la figura 3 i el diàmetre del cable s'introdueix al diàmetre del cable.

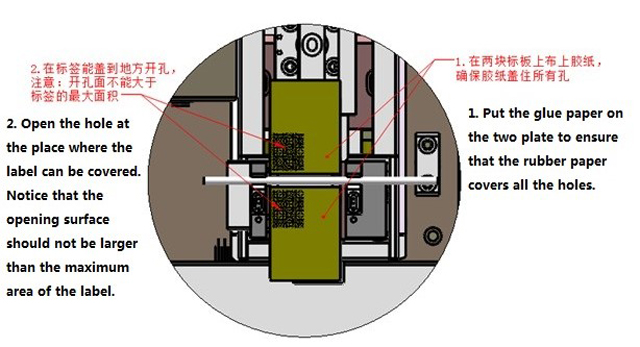

Cinta adhesiva i obertures

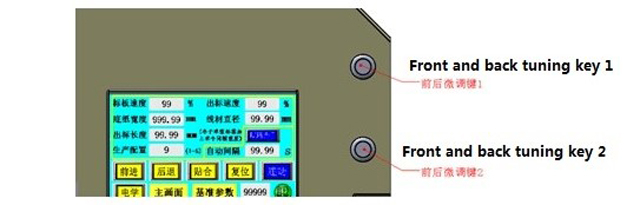

En el procés de producció, si l'etiqueta no està alineada abans i després de l'etiqueta, es pot ajustar directament a la columna "amplada inferior del paper". També es pot moure la "tecla de to frontal i posterior "1" d'ajustament de la tecla de micro sintonització davantera i posterior de 2", cada moviment per canviar 0,1 mm.

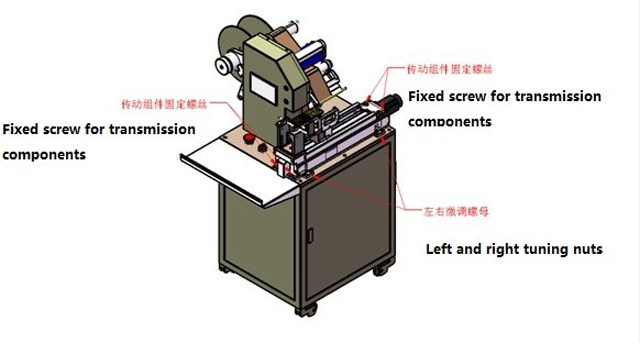

Etiqueta de la màquina d'ajust esquerra i dreta

Si les etiquetes es dobleguen, si els costats esquerre i dret no estan alineats, els quatre components de la transmissió s'han d'afluixar sense problemes, aleshores les femelles de retallada esquerra i dreta s'han d'ajustar segons la direcció de la desviació i el grau de les etiquetes. Finalment, cal bloquejar els quatre components de la transmissió.

Manteniment I Manteniment

Prohibeu estrictament la pressió, manteniu-lo net en qualsevol moment.

Per tal de lubricar la màquina a temps. La posició activa de la placa estàndard s'afegeix un cop al mes. Si hi ha un oli lubricant, comproveu la tassa del separador, si no és un suplement oportú.

Tres mesos per comprovar el desgast de la corretja síncrona a les diferents parts de la màquina
