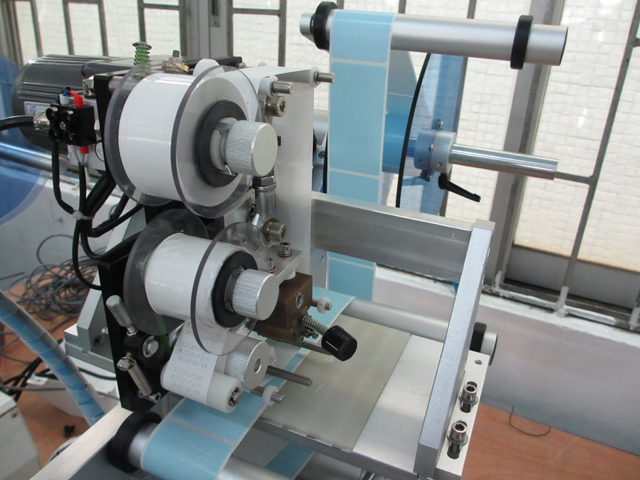

Etiquetadora pneumàtica d'ampolles rodones quadrades i planes amb codificador

• Aplicar la longitud de l'etiqueta: 10 mm ~ 150 mm
• Apliqueu l'amplada de l'etiqueta: 10 mm ~ 150 mm
• Apliqueu rotllo de paper de diàmetre intern: 40 mm o 76 mm
• Diàmetre extern del rotllo de paper: φ≤250 mm
• Temperatura interior: -10 ° c ~ 40 ° c
• Humitat interior: 35 ~ 85﹪
• Alimentació: 220V, 50HZ
• Mida total: 550 * 550 * 650 (L * W * H)
• Pes: 78 kg

Instruccions de funcionament de l'equip a la màquina d'etiquetatge enrotllable:

Model de dispositiu: VK-T805

Nom: maquinària semiautomàtica etiquetadora d'ampolles planes i rodones

Circumstància d'explotació de la màquina d'etiquetatge enrotllable

1. L'ús d'aquest dispositiu està estrictament prohibit en els entorns següents:

2. Assegureu-vos que la presa de corrent i la interfície de la font d'alimentació poden estar en contacte estret o els contactes solts poden provocar un risc d'incendi.

3. No col·loqueu objectes pesats sobre el cable d'alimentació i el cable d'alimentació danyat pot provocar descàrregues elèctriques o perill d'incendi.

4. Abans de netejar o introduir oli antioxidant, assegureu-vos de desconnectar el cable d'alimentació del dispositiu, en cas contrari, hi ha perill d'incendi i danys a l'equip.

5. No utilitzeu una presa de corrent solta o danyada, ni amb perills de descàrrega elèctrica i incendi.

6. Utilitzeu la presa de terra correcta, l'ús no està correctament connectat a terra pot provocar risc de descàrrega elèctrica i danys a l'equip.

7. No mulli la mà quan toqui la presa de corrent, ni hi hagi risc de descàrrega elèctrica.

8. Quan el dispositiu mòbil, assegureu-vos que el cable d'alimentació de la font d'alimentació, o hi ha risc d'incendis i danys a l'equip.

9. Amb l'estàndard de tensió/corrent adequat, utilitzant dispositius, sense les tensions/corrents adequats, el treball comportarà el risc de descàrrega elèctrica, incendi o danys al vostre equip.

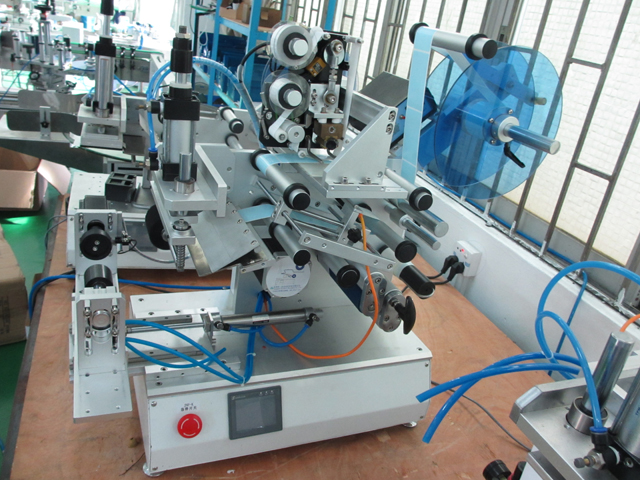

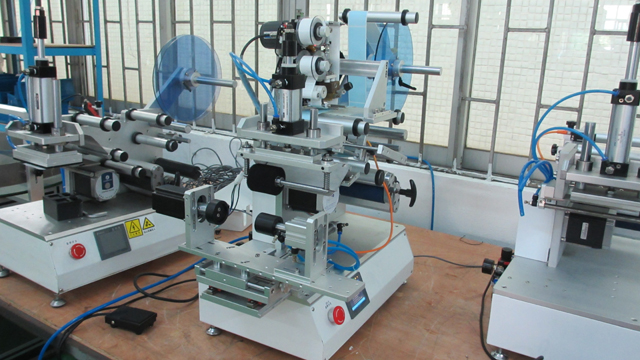

Màquina etiquetadora VK-T805

Presentació de la màquina etiquetadora

La màquina etiquetadora s'etiqueta automàticament a la superfície del producte amb el nom curt d'un dispositiu d'automatització, pot substituir l'etiquetatge manual, millorar l'eficiència i la qualitat de la producció. Segons el grau d'automatització, es pot dividir en màquines d'etiquetatge manuals, màquines d'etiquetatge semiautomàtiques i màquines d'etiquetatge automàtiques; segons la forma del producte, es pot dividir en màquina d'etiquetatge d'ampolles rodones, màquina d'etiquetatge parcial i màquina d'etiquetatge d'ampolles amb forma especial; segons l'etiquetatge i la col·locació del producte es pot dividir en màquines d'etiquetatge verticals i horitzontals.

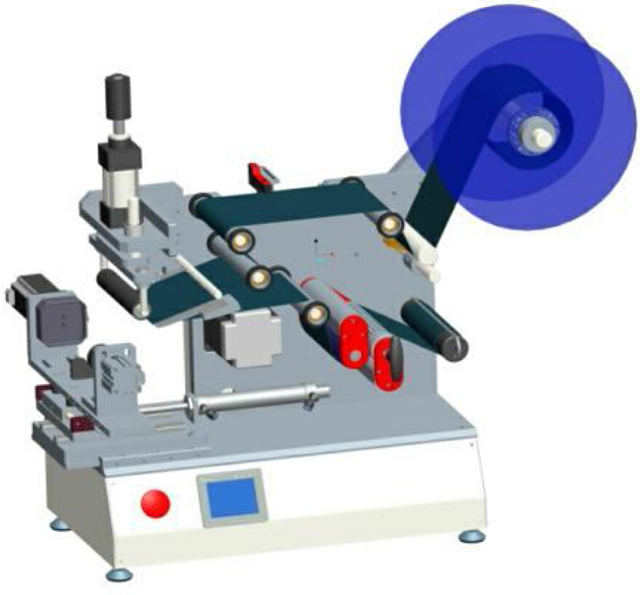

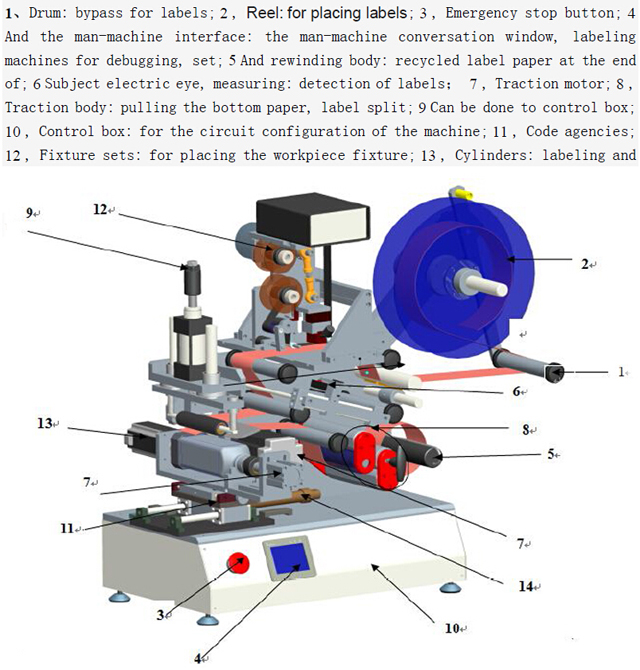

Explicació del dibuix del model VK-T805:

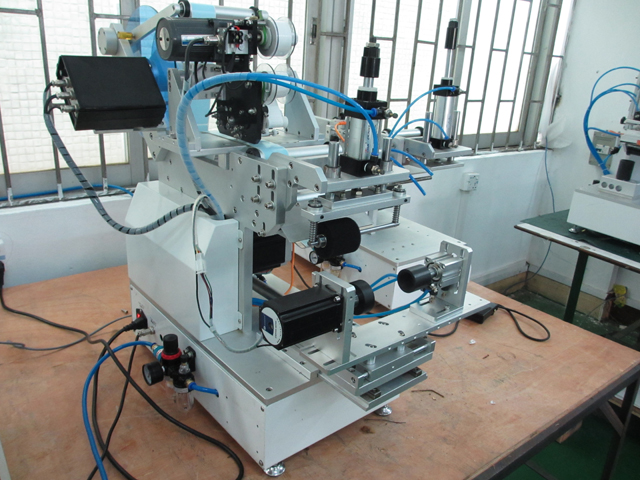

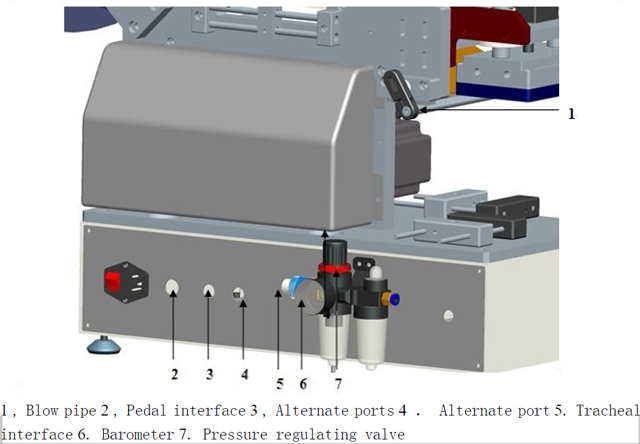

Part posterior de la màquina

Paràmetres tècnics:

1. Aplica la longitud de l'etiqueta: 10 mm~150 mm

2. Apliqueu l'amplada de l'etiqueta: 10 mm~150 mm

3. Aplicar rotllo de paper de diàmetre intern: 40 mm o 76 mm

4. Diàmetre extern del rotllo de paper: φ≤250 mm

5. Temperatura interior: -10° c ~ 40° c

6. Humitat interior: 35 ~ 85﹪

7. Font d'alimentació: 220V, 50HZ

8. Mida total: 550*550*650 (L*W*H)

9. Pes: 78kg

L'abast de

1. Àmpliament utilitzat en alimentació, farmacèutica, cosmètica, cosmètica, electrònica i altres indústries.

2. Per a productes semielaborats o productes acabats en impressió i etiquetatge semiautomàtic de superfície d'arc parcial.

3. Pot etiquetar tant planes com rodones o ovals o altres formes d'ampolles, vegeu les imatges de les mostres a continuació:

Teoria de l'etiquetatge

1. Sistema de transmissió: motor accionat pel sistema de transmissió de la corretja dentada i les institucions receptores, donen l'impuls a la divisió de l'etiqueta, aconseguint així desmuntar i reciclar el paper al final de l'etiqueta.

2. Sistema de control: aquesta màquina utilitza els controls de combinació elèctrica i de gas, els ulls elèctrics (sensors) i l'interruptor de peu passa el senyal rebut al PLC en el processador central d'acord amb el programa establert per al processament, aconseguint així despullar, succionar, editar etiquetes i comptar. funció.

Processos operatius

Enceneu l'etiqueta d'instal·lació corregida amb l'etiqueta d'ajust elèctric de l'ull ajustable

Encès/Apagat

Encès:

1. Al voltant de la màquina i netejat, comproveu si hi ha un fenomen solt.

2. Etiqueteu i connecteu el cable d'alimentació a la part posterior de la presa d'alimentació i l'interruptor al costat de la presa d'alimentació està obert.

3. Connecteu l'altre extrem del cable d'alimentació a la presa de corrent alterna, amb una tensió de 220 V, 50 Hz.

4. Tauler principal de l'interruptor d'aturada d'emergència per obrir

5. Accés de gas a alta pressió al forat (i confirmeu que l'interruptor obert)

Tancament:

1. En cas d'ús normal, podeu connectar el cable d'alimentació des de la presa de CA o prémer directament l'interruptor d'aturada d'emergència.

Atenció!!!

2. No endolleu el cable d'alimentació o la font d'alimentació a la mà en contacte humit, ja que provocarà una descàrrega elèctrica.

3. No col·loqueu objectes pesats al cable d'alimentació.

Comproveu els ajustos

1. Les etiquetes "1" al voltant, depenent de l'etiqueta d'aquest costat del volum, en volum dins de les superfícies segueixen el mètode de bypass del diagrama.

2. Cos de subjecció "2", al voltant de la boia primer llançament, després de prémer una vegada més.

3. Amb l'observació a simple vista, observació a l'etiqueta després de "5" al tauler de pelar, dividint l'etiqueta per estar en la posició de les fraccions efectives del capçal d'aspiració, mostrada a la figura anterior, si no és correcta, el l'etiqueta s'ha d'ajustar aproximadament.

4. Al servei "3" i "4" entre les etiquetes per detectar l'ull elèctric, s'ha de provar al voltant de llarg amb l'etiqueta quan el forat de la ranura de l'ull màgic per provar l'ull elèctric pot detectar canvis entre l'etiqueta i l'etiqueta, l'ull elèctric per a més conjunts, vegeu la secció "Configuració d'ulls elèctrics".

5. Després del final del cos de tracció "6", hem d'acordar estrictament amb la forma "S" al voltant de la llei i el mànec "T" per marcar-se amb l'estat, en cas contrari, no es permetria o no es podria tirar de l'oferta. final del cinturó.

6. "7" per al cos de bobinatge, eix i clips rodons d'acer negre per a activitats, l'extrem de la pinça del clip.

Corregit

1. Un cop finalitzat l'esmentat anterior, al botó "automàtic / manual" del panell per a l'estat "manualment", assegureu-vos que l'alimentació estigui connectada i engegada i, a continuació, premeu l'interruptor "jog", tirant el paper inferior al voltant de 0,5 metres, està dissenyat per donar el paper inferior lliure i correcte.

2. Quan el paper inferior es corregirà automàticament, tots ajustarem els rodets al cercle límit, referència que es mostra al diagrama anterior, mourem el cercle límit a ambdós costats del paper.

Mou l'ull elèctric

1. A la superfície del botó "Automàticament / manualment" a "manual", a continuació, premeu l'interruptor "jog", aquesta vegada amb l'observació a simple vista de Peel Board, de manera que les etiquetes fora dels panells de tires de 0 ~ 1 mm.

2. A continuació, moveu l'ull elèctric de prova de l'etiqueta, col·loqueu entre aquestes etiquetes i etiquetes al final del paper, presteu atenció a provar els llums elèctrics dels ulls, quan els ulls elèctrics de detecció es moguin de l'etiqueta o del final de les etiquetes de paper, els llums canviaran entre encès i no encès.

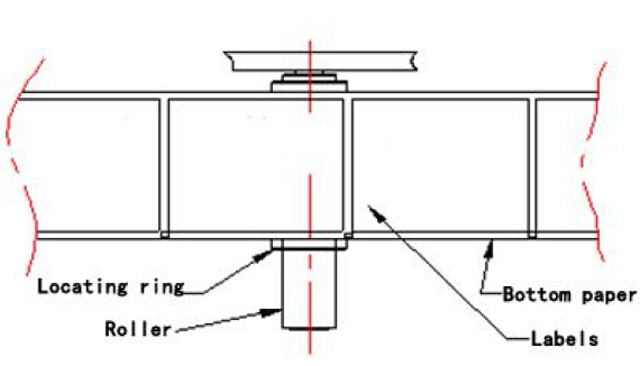

Dimensions del diagrama anterior, assegureu-vos que el capçal d'aspiració estigui a una distància de 0,5 ~ 1 mm dels panells de la tira, podeu afluixar els cargols per ajustar el

Perquè pugueu garantir una transició suau al capçal d'aspiració de la posició de l'etiqueta. (En general, aquesta posició s'ha ajustat bé)

Atenció!!!

1. Confirmeu que premeu el cinturó i els dispositius de bloqueig restablits, en cas contrari, provocarà que una oferta no sigui precisa.

2. Comprova si l'ull elèctric de prova amb, en cas contrari, provocaria una etiqueta contínua.

3. Inspeccioneu el sistema d'accionament per subjectar-lo, en cas contrari, no es tirarà del paper inferior.

Conjunt d'ulls màgics

Marqueu l'ull elèctric (aquí només tenen finalitats il·lustratives i no vol dir que els clients hagin comprat la configuració del model)

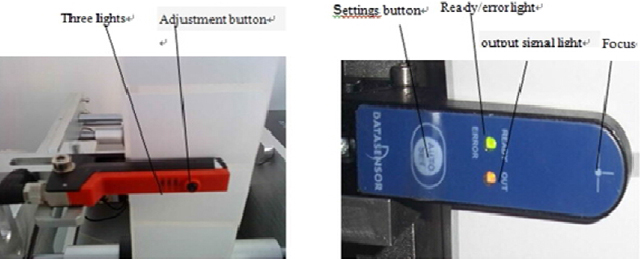

Esquerre per a Alemanya Dr easy logging GS-63 Ull elèctric, dret per a Itàlia pedicle SR21-IR Ull elèctric. Generalment s'utilitzen per detectar etiquetes. Aquí teniu els seus mètodes d'ajust

1, Dr easy logging GS-63 Ajustaments elèctrics dels ulls:

Justificació: identificar els espais entre etiquetes en funció del gruix. (A través de la llum penetra on no hi ha cap etiqueta i no hi ha penetració hi ha etiquetes per identificar) s'aplica a un cert gruix d'etiquetes de paper o d'altres etiquetes

Instruccions del botó: Llums verdes: llum d'alimentació

Llum groga: per identificar els llums d'estat (la llum groga està encès, hi ha sortida de senyal)

Botó d'ajust: ajustat per a la detecció d'etiquetes amb diferents configuracions

En primer lloc, les etiquetes a través de l'ull màgic com el diagrama següent: si estireu les etiquetes, s'encenen llums grogues en un espai entre les etiquetes i l'etiqueta, hi ha l'etiqueta apagada, no podeu restablir, podeu utilitzar directament. Quan la llum groga és sòlida o sovint és confirmada pel cas, cal reiniciar l'ull elèctric. Estableix de la següent manera: primer, les etiquetes que es mostren a través de l'ull màgic de l'abeurador en forma de u, hi ha etiquetes col·locades a l'ull elèctric dins de la ranura, premeu i manteniu premut el botó d'ajust durant 3 segons, podeu veure l'ull elèctric parpellejant llums grogues i, a continuació, deixeu anar el botó, on no hi ha cap etiqueta (només etiqueta l'extrem del paper) col·locat a la ranura de l'ull màgic, manteniu premut el botó d'ajust durant 8 segons i, a continuació, deixeu anar el botó en aquest punt, la configuració s'ha completat. Els ulls elèctrics de l'etiqueta estiren un dipòsit, es pot veure que hi ha etiquetes llums grogues apagades, oficines buits a l'etiqueta amb l'etiqueta, les llums grogues estan enceses.

Pedicle d'Itàlia SR21-IR Ajustaments elèctrics dels ulls:

Pertanyent a l'ull elèctric Groove, a través de la quantitat de llum que penetra la força de la discriminació no tenen etiquetes, apliqueu material de paper i etiqueteu material al final d'una etiqueta diferent.

Principi de detecció, raigs de llum elèctrics Groove laterals dels ulls, per rebre a l'altre costat, quan les etiquetes intermèdies, reben la quantitat de canvi de llum, mitjançant l'establiment de llindars, no hi ha etiquetes per identificar.

Mètode de configuració

1) Quan estigui "a punt" Quan les llums, l'etiqueta de focus de l'ull elèctric al mig, estireu les etiquetes cap endavant i cap enrere, com ara canvis en el senyal de sortida, l'ull elèctric està en condicions de funcionament, es pot utilitzar directament.

2) Premeu breument el botó de configuració automàtica, llums verdes i grogues, senyal mitjà elèctric atractiu, etiquetes no extraïbles en aquest moment, fins que la llum verda parpelleja ràpidament.

3) Quan la llum verda parpelleja quan els mitjans es troben en segon lloc a la ubicació del focus de l'ull màgic.

4) Premeu breument "AUTO SET". La llum verda està apagada. L'ull elèctric capta el segon tipus de senyals multimèdia, etiquetes no extraïbles en aquest moment fins que la llum verda es mantingui encesa.

5) Mou les etiquetes, en dos mitjans de descomposició locals, el senyal de sortida s'encén, l'ull màgic posat.

6) "LISTAT" Ull sòlid i màgic per utilitzar un objecte que pot canviar dos mitjans.

Ajusteu la posició de l'etiqueta

1. Primer contenidor a la figura "C", I després tracti d'enganxar, llocs d'observació i passar l'ajust "A" i "B" Activitats del bloc d'oficines, ajustades a la ubicació adequada.

2. Després d'ajustar els cargols adequats del seient d'activitat, s'han de fixar, per no perdre's.

3. D Ull elèctric de prova integrat, utilitzat per provar productes de forma gratuïta. A través de la caixa de tornada al pedal / Estat d'inici de l'objecte mesurat per ajustar la màquina etiquetadora.

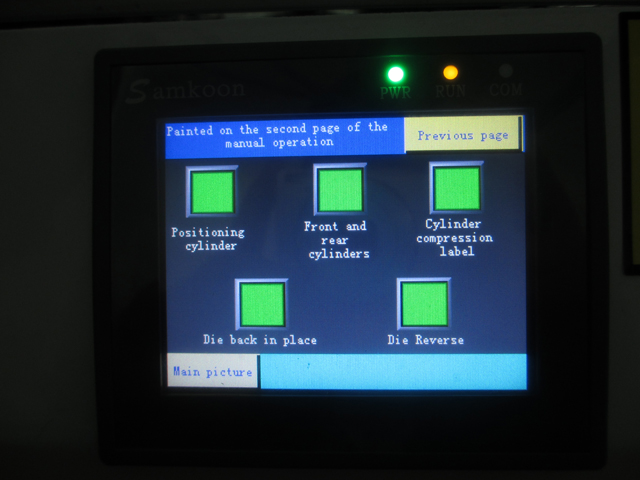

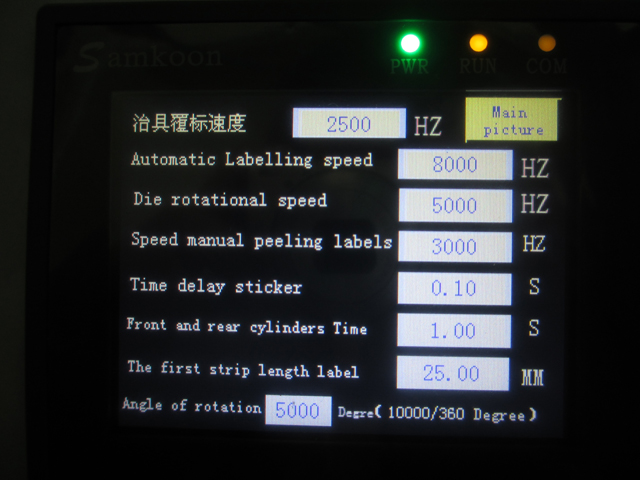

Funcionament manual

1. En primer lloc, voleu "canvi manual / automàtic" al manual, i després combinar-lo amb "canviar" per utilitzar-lo.

2. Funcionament manual utilitzat per a la depuració, per a les etiquetes correctes

Accions automatitzades

1. En primer lloc, voleu que "Commutador manual / automàtic" estigui a l'estat automàtic i, a continuació, es combina amb els "interruptors de peu".

2. Accions automatitzades que s'utilitzen per a la depuració, incloses les marcades i etiquetades.

Ajustaments elèctrics dels ulls de mesura:

1. L'ull elèctric de la sèrie FX-301 està connectat correctament:

L'ull màgic ha d'assegurar-se que es pot utilitzar la instal·lació correcta de la mesura, mètode de connexió per connectar tal com es mostra a la figura següent, "dins" línia negra contínua "fora", fins i tot la línia platejada.

2. Principi de detecció elèctrica d'ulls:

Ulls elèctrics segons la quantitat de reflexió de la llum per discernir objectes. L'ull elèctric emet objectes de llum, l'objecte reflectirà una certa quantitat de llum als ulls posteriors, quan un objecte reflecteix la quantitat de llum que arriba al valor establert, el senyal elèctric de l'ull canvia, indica al sistema de control.

3. Canvia d'estat:

Botó "Mode/cancel·lació", la llum verda a "executar", "ensenyar", "ADJ", "L/D", "TIMER", "PRO" canvia entre diversos documents, indicant el diferent estat de treball.

• "Run" representa la carrera estatal;
• Estat docent "Ensenyar";
• "ADJ" per ajustar l'estat;
• "L/D" per a l'estat del senyal d'elevació;
• Botó "PEMEU" cap avall per confirmar, canvia esquerra-dreta per ajustar la funció.

4. Conjunt d'ulls màgics:

4.1 Si no hi ha cap producte a l'estació de treball, obriu l'amplificador d'ulls elèctric amb coberta transparent, premeu la tecla "mode/cancel·la", transferit al document "ensenyar", la caixa digital mostra un valor, aquest valor serà un senyal buit, estabilitat numèrica , segons "PUSH" per confirmar.

4.2 A continuació, col·loqueu el producte a l'estació d'etiquetatge, tanqueu la posició esquerra, observant les ubicacions, ajustant la ubicació de la barra de posició per arribar a la posició de l'etiqueta del producte.

4.3 Posició de l'etiqueta quan s'ajusta. Es pot veure el quadre digital que mostra un valor numèric, aquest valor és quan un producte es detecta senyals, com ara "1900", estabilitzat, feu clic a "PUSH" per confirmar. Quan s'ha completat, la caixa de visualització digital mostra BONs consells. (Podeu prémer "mode/cancel·la" per tornar a la "execució" pot ser una execució)

4.4 Transferit al document "ADJ", mostra el quadre de visualització numèrica = senyal en blanc (batec del cor - senyal en blanc)/2, els valors predeterminats del sistema per al llindar, el valor del senyal és superior al valor crític, per defecte és l'objecte, és inferior al valor crític, el valor predeterminat és cap objecte. Senyal de retroalimentació al PLC, emet les directrius adequades. Els llindars es poden ajustar mitjançant la commutació esquerra-dreta "PEMEU" les tecles esquerra i dreta, augmentar o disminuir el valor, canviar el llindar. (Normalment no requereix ajustament) i després premeu el botó "PUSH" per confirmar.

4.5 Tecla "Mode/Cancel·la" per tornar a "executar" l'estat d'execució. (Un cop finalitzada la configuració per a qualsevol retorn a l'estat d'execució "executa")

4.6 Tanqueu la coberta transparent, poseu un final.

4.7 Quan el producte es col·loca quan es detecta l'estació d'etiquetatge, es detecta l'ull elèctric al senyal de mesura, la retroalimentació al PLC, el PLC va emetre una directiva, la màquina etiquetadora va començar les seves peces relacionades amb el treball.

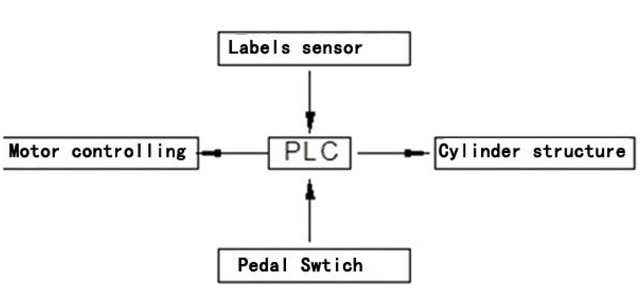

Els components electrònics de control

Sistema de control

Principi: La màquina etiquetadora es basa en PLC, que rep senyals i controla el sistema. Com es mostra a la figura anterior, quan s'activa l'"interruptor de peu", l'interruptor de peu iniciarà el senyal per enviar-lo al PLC, i el PLC el processarà segons el programa establert i, a continuació, iniciarà el "sistema de control del motor" per realitzar el procés de despullar i alimentar l'etiqueta. Al mateix temps, el "sensor de posició de l'etiqueta" (també anomenat ull elèctric de mesura de l'etiqueta) sempre prestarà atenció a la distància que recorre l'etiqueta. Quan introdueix una distància per actualitzar l'etiqueta, el "sensor de posició de l'etiqueta" enviarà immediatament un senyal al PLC. De la mateixa manera, PLC el processarà segons el programa establert i el "sistema de control del motor" enviarà un senyal d'aturada i iniciarà la màquina d'aspiració d'etiquetes i el sistema d'etiquetatge per completar el desmuntatge i l'enganxament de l'etiqueta.

Faltes comunes i excloses

Posició d'etiquetatge inestable

1. Els equips a pressió poden no estar ajustats, el que resulta en una prova ocular solta i elèctrica inexacte.

2. El cos de tracció rellisca o no està ben ajustat, cosa que fa que el paper inferior sigui suau.

3. Forma o posicionament per enganxar.

Emporta't

1. Dispositius de cinturó de pressió massa ajustats, provocant una reducció de pressió marcada.

2. En funcionament automàtic està marcat amb rectificació sense desviació i rectificació de tornada a.

La qualitat de l'etiquetatge no és bona, hi ha bombolles o arrugues

1. L'etiqueta pot ser massa prima, la llei d'adherència no s'aplica a les etiquetes suaus i fines transparents

L'equip no té cap reacció

1. Confirmeu que les línies elèctriques, cap problema.

2. La presa de transmissió confirmada al costat dels fusibles està intacte, com ara cremada, substituïu el

3. Pots caixa de cablejat intern solt, professionals de la reparació

Paper d'etiquetes al final de la fractura normal

1. Dispositius de cinturó de pressió massa ajustats, provocant una reducció de pressió marcada.

2. Pot etiquetar l'extrem de paper de mala qualitat o a les dents

Falla o mal funcionament del cap d'aspiració, es produeix un comportament fora de l'etiqueta

1. És un tap del forat del capçal d'aspiració que provoca una succió insuficient (garantia de pressió a 0,7 Mpa anterior)

2. La direcció de bufat del tub de bufat és incorrecta, es pot ajustar movent i girant la direcció

3. Quan no hi hagi cobertes d'etiquetes, amb un segell adhesiu transparent, reduir la pèrdua de succió

Etiquetes contínues

L'ull elèctric no està ben configurat, restablint l'ull elèctric

Recollida de materials paper reciclat al final de solt

Majoritàriament envellint darrere de la corretja de transmissió, substituïu la corretja nova.

Elaboració d'etiquetes

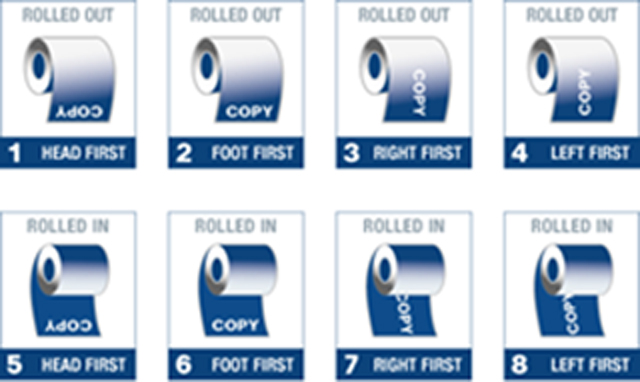

1. Quan produïu etiquetes, tingueu en compte la direcció al voltant de la boia.

2. Assegureu-vos que la detecció de l'ull màgic del forat de material estrany, la perforació del paper la nit no es pugui deixar, en cas contrari, l'ull elèctric no reconegut, provocant etiquetes duplicades.

3. Assegureu-vos que l'etiqueta i el paper inferior estiguin ben oberts.

Manteniment rutinari

1. Amb un ús normal, l'equip es pot revisar periòdicament.

2. Equips per al control de pols i tractament antiòxid de manera regular.

3. No utilitzeu durant molt de temps, desconnecteu l'alimentació que vulgueu i feu les tasques de manteniment.

Annex

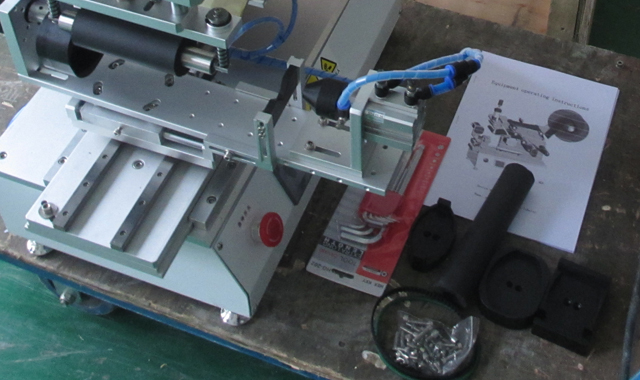

Aquest etiquetatge d'accessoris estàndard: instruccions d'ús, claus hexagonals, tornavís d'ajust elèctric d'ulls.

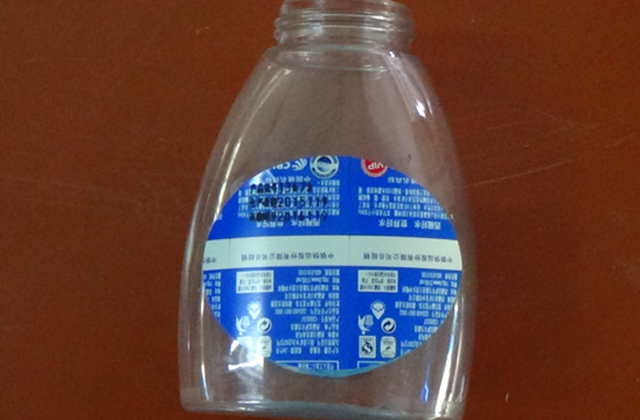

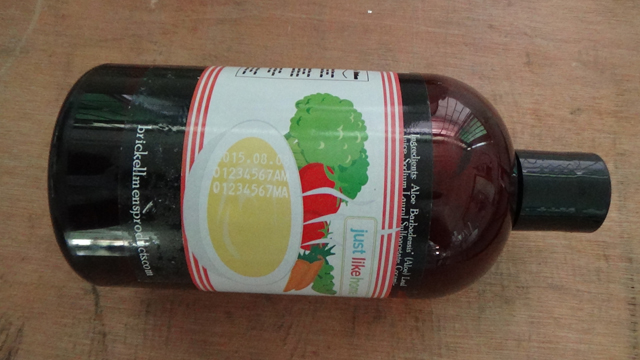

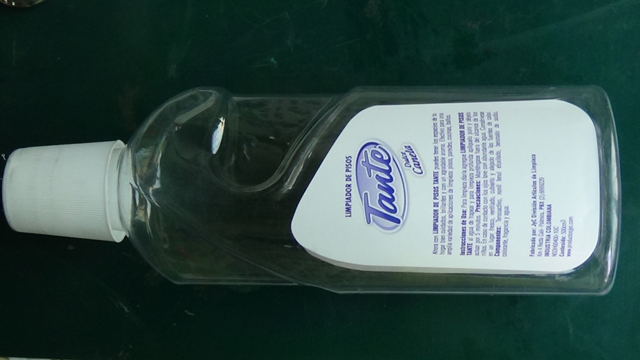

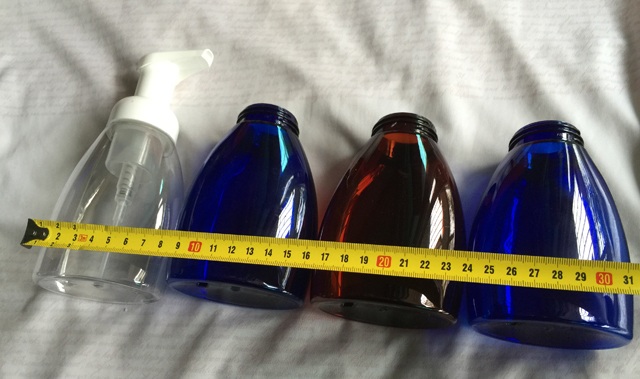

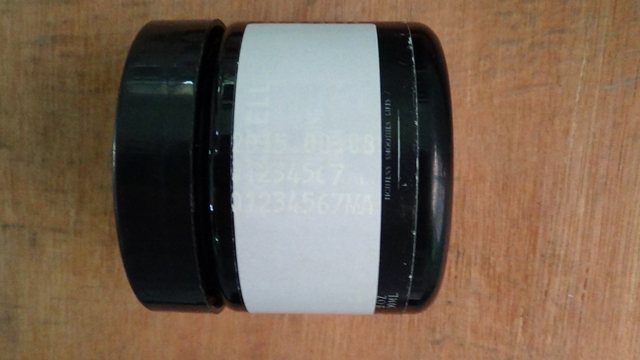

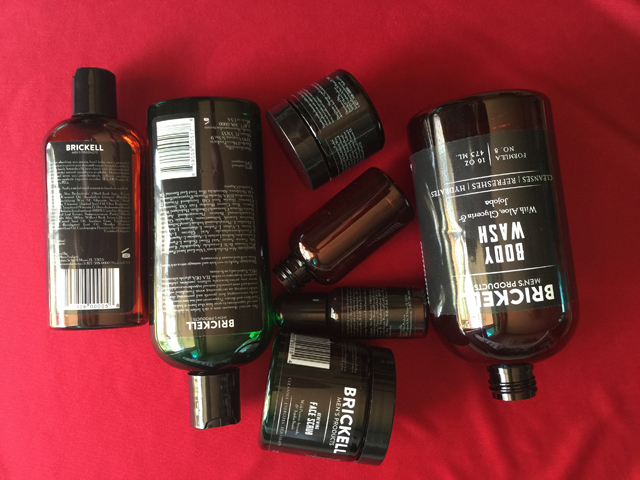

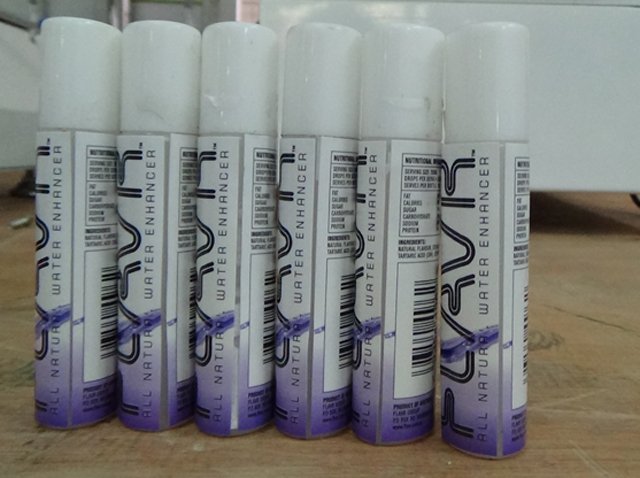

Mostres d'etiquetatge per a diferents formes d'ampolles:
