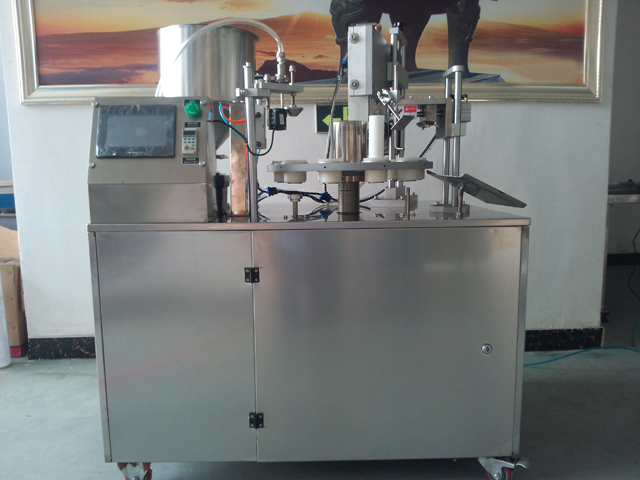

Màquina de segellat per ultrasons per omplir tubs cosmètics farmacèutics

• Model: VK-TFS-006U
• Tensió: 220v/50Hz/60Hz
• Productivitat: 20-30pcs/min
• Mida: 1090x1250x1680mm (L * W * H)
• Pes: 270 kg
• Volum d'ompliment: 10-300 ml
• Diàmetre del tub: 10-60 mm
• Potència: 2.0KW -3.3KW
• Precisió: ±1%
• Material: acer inoxidable 304
• Control: sistema de control PLC
• Pantalla: pantalla tàctil
• Alçada del tub: 2-200 (mm)

Veure vídeo

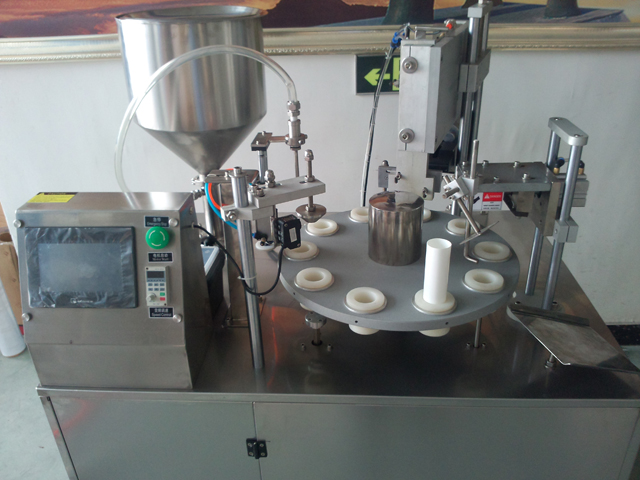

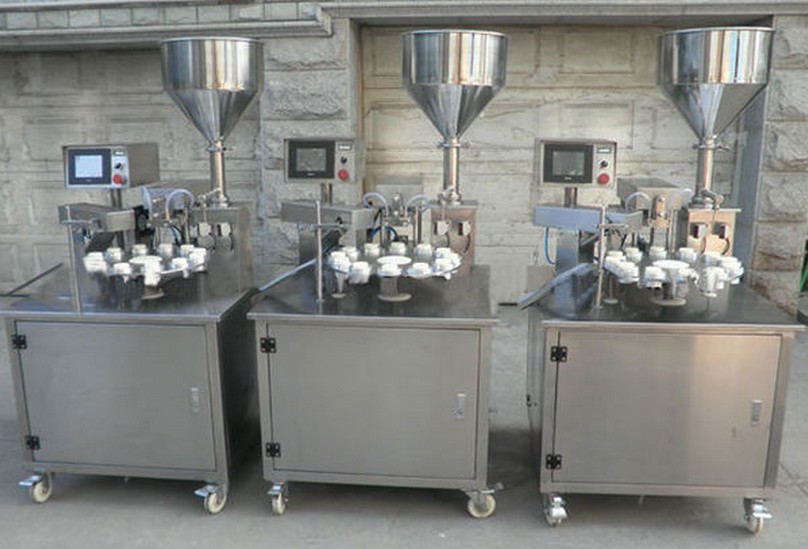

La màquina semiautomàtica d'ompliment i segellat està especialment dissenyada per als productes que tenen una petita quantitat i un diàmetre de tub especial. La màquina té la virtut de la màquina d'ompliment i segellat d'alta velocitat, amb un funcionament altament automàtic i funciona sense problemes. Pot ser l'ompliment automàtic de tubs, el segellat, el tall i la data d'impressió. El disseny únic d'un cap és més fàcil de netejar. Més còmode per canviar la mida i més senzill de controlar. És adequat per a la indústria de la crema medicinal, la pasta de dents, la cosmètica, la cola, l'adhesiu, el ketchup i la paleta d'art.

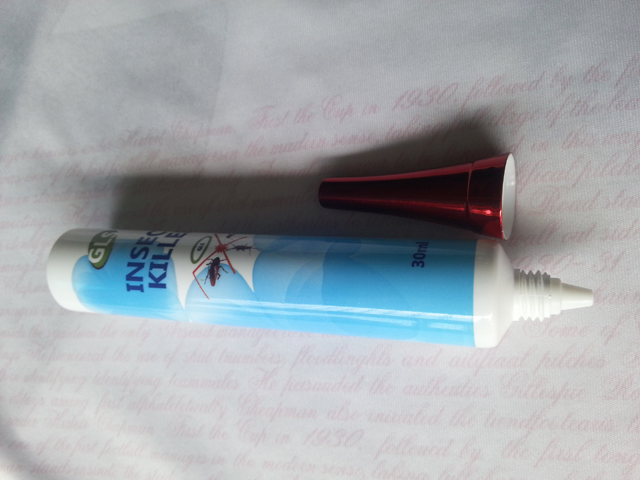

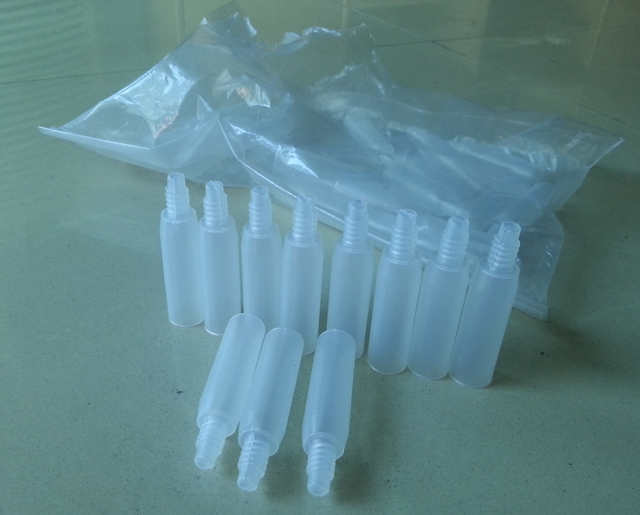

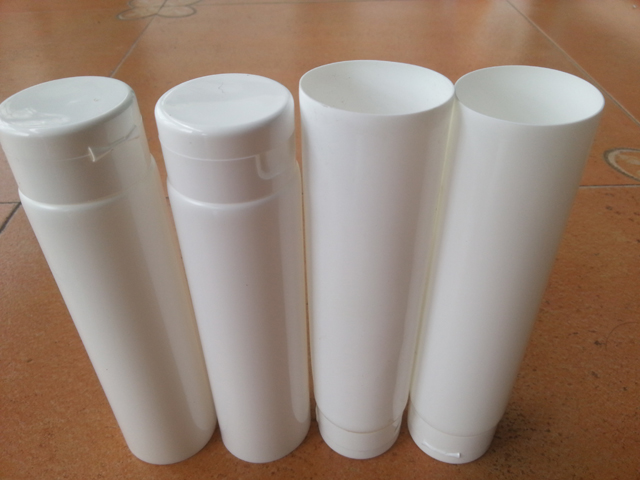

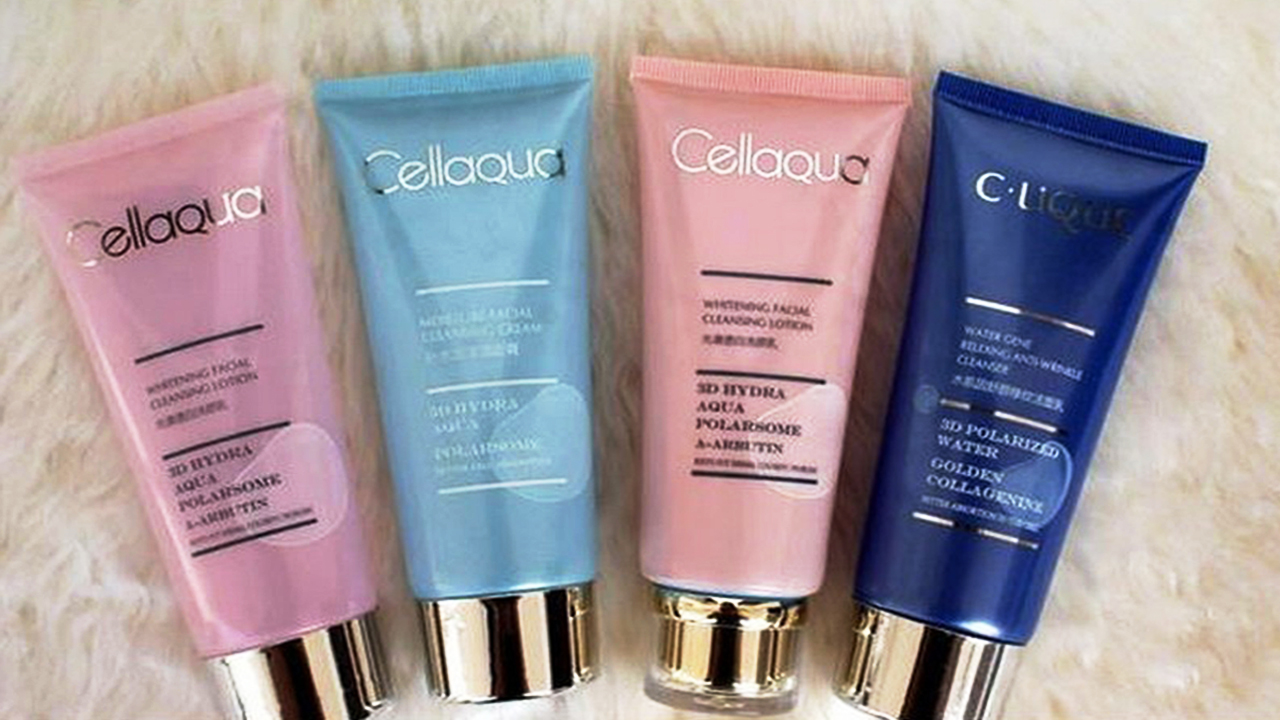

Tubs de mostres

Principi de funcionament

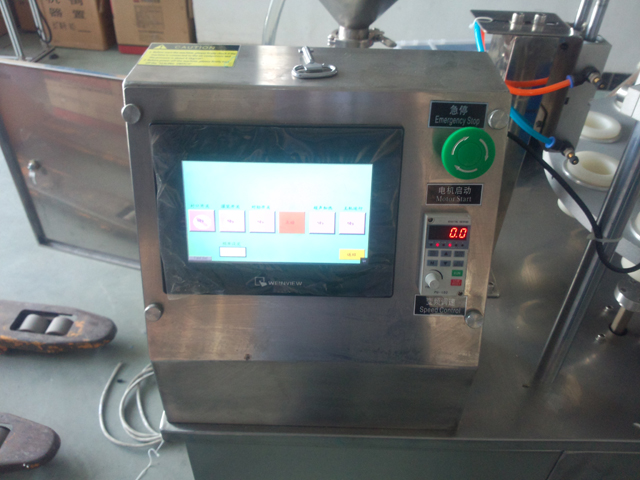

La màquina està controlada per PLC i pantalla tàctil, l'ús de 12 estacions iguals, la mànega de plàstic al seu torn al tub, les marques, l'ompliment, el segellat, el tall i la sortida del tub. Introduïu la mànega de plàstic a l'endoll, engegueu l'interruptor de funció, premeu el botó d'execució, la màquina comença a treballar periòdicament sota el control del PLC: el rotatiu va començar a girar en sentit contrari a les agulles del rellotge una estació de treball, deixa de girar la roda després de col·locar-la, després al tub, les marques , l'ompliment, el segellat, el tall i el cos del tub funcionen (nota: el mecanisme d'ompliment i segellat, equipat respectivament amb un interruptor de detecció d'infrarojos, s'ha de detectar amb la condició que la mànega de plàstic funcioni).

Quan cada finalització del treball, cada agència es reinicia. En un extrem del cicle de treball, el següent cicle de treball, el cicle. Després d'un cicle de treball, la mànega de plàstic amb rotació es mou a la següent estació, en conseqüència.

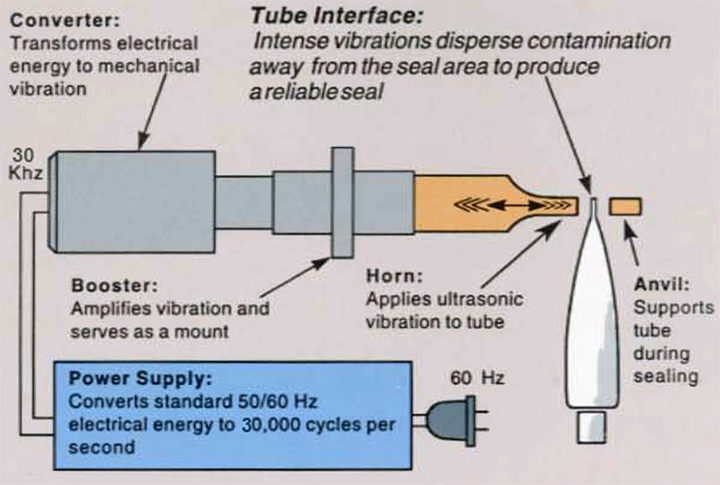

Com funciona el segellat ultrasònic

El segellador de tubs ultrasònic està dissenyat per muntar-se en pràcticament tots els estils de màquines d'ompliment. A mesura que el tub s'avança cap a l'estació de segellat del tub ultrasònic, es tanca un interruptor per iniciar el cicle de soldadura. L'aire es dirigeix als cilindres per avançar l'enclusa de soldadura i la banya ultrasònica cap a la línia central del tub.

El tub es tanca a un buit preestablert i es manté per a l'aplicació d'energia sonora.

Una font d'alimentació ultrasònica pren l'energia elèctrica de 50/60 Hz i la converteix en 30.000 cicles per segon mitjançant un oscil·lador de potència.

Aquesta energia elèctrica d'alta freqüència s'aplica al convertidor que transforma el corrent elèctric en vibracions mecàniques d'alta freqüència.

L'energia sonora fa que la banya vibri contra l'extrem del tub a 30.000 cicles per segon.

La vibració intensa dispersa qualsevol contaminació de la zona de segellat i genera calor per unir el material.

Aleshores s'atura l'energia i es manté el tub tancat durant un breu temps (normalment de 0,05 a 0,150 segons).

A continuació, el tub va a la següent estació de la línia d'ompliment. Normalment, els temps de cicle oscil·len entre 45 i 80 unitats per minut, depenent del diàmetre del tub i del material.

Característiques

La mànega de plàstic a través del tub, les marques, l'ompliment, el segellat, el tall i la sortida del tub, la finalització del treball d'embalatge de la màquina.

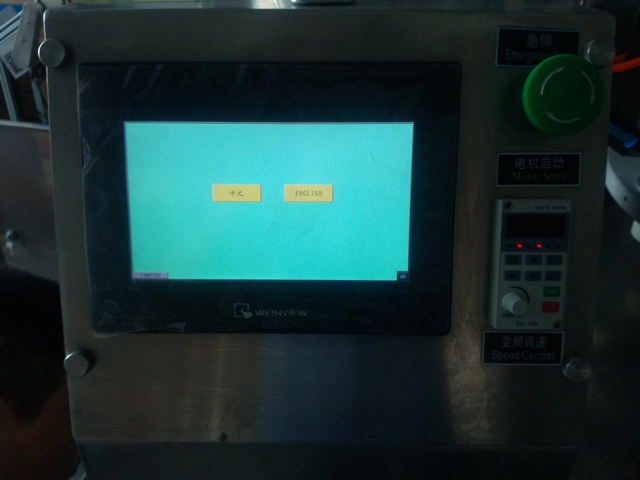

• Màquina de segellat de tubs amb tecnologia ultrasònica amb sistema de control de pantalla tàctil
• Cobertes i revestiments d'acer inoxidable 304, confirmen l'estàndard GMP
• Peces de contacte a SS 304
• Broquet d'ompliment positiu. Sistema de tall pneumàtic. (Per evitar problemes de cua)
• Sense tub No farciment / Sense tub Sense segellat Escalfament d'aire calent dels tubs a l'interior i refrigeració externa per evitar abocaments en el segellat són una pantalla tàctil de control PLC

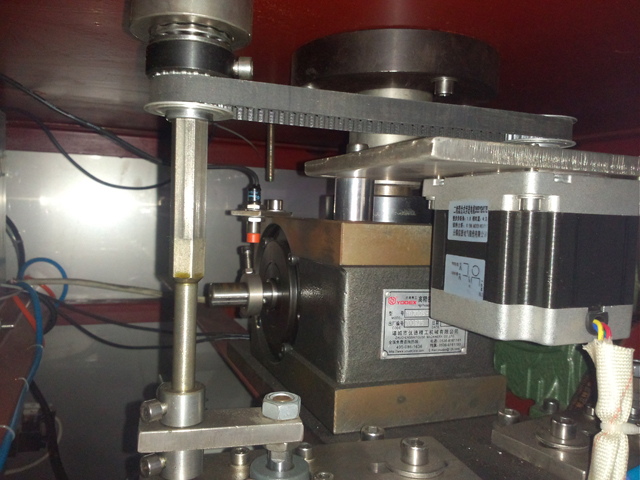

• Indexador Ferguson

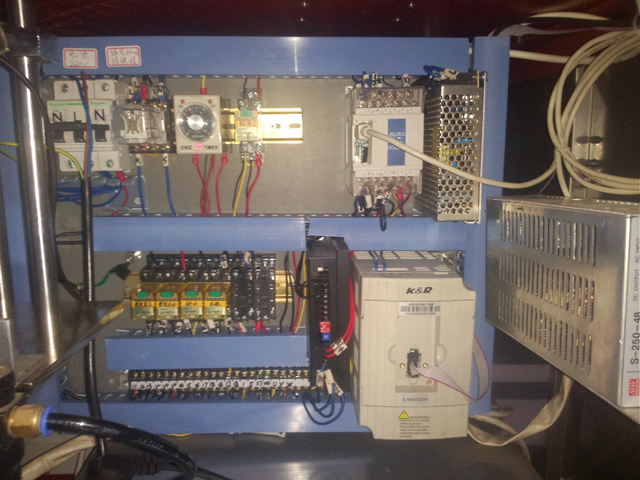

• Caixa de panells de fàcil accés
• Ambdós costats codifiquen un lot de 12 caràcters com a màxim.
• Volum d'ompliment des de 5 ml fins a 200 ml. amb bombes intercanviables. 3 ml a 30 ml, 30 ml a 100 ml i 100 ml a 250 ml
• Diàmetre del tub: min 10mm - max.50mm.
• Sortida de 1600 a 2200 tubs per hora.
• Comptador de tubs
• Capçal de segellat ajustable fàcilment

Paràmetres tècnics principals

Imatges detallades

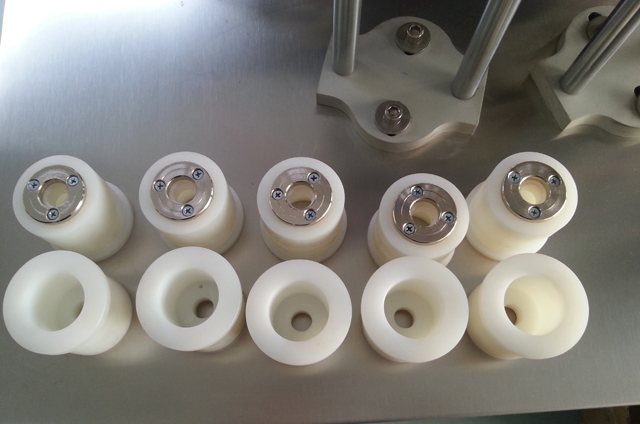

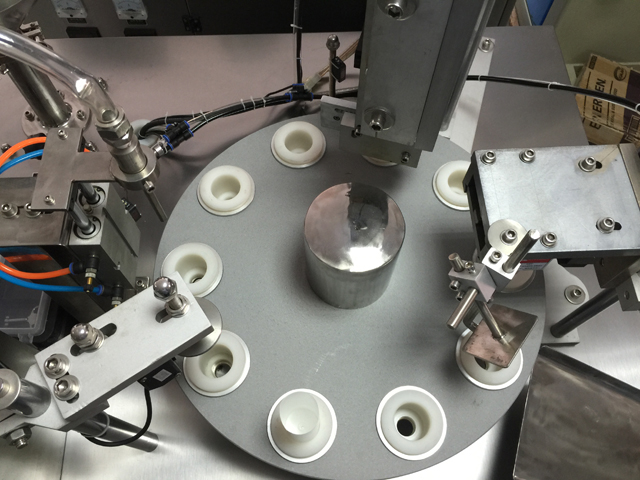

Portatubs d'ompliment d'equips de segellador per ultrasons

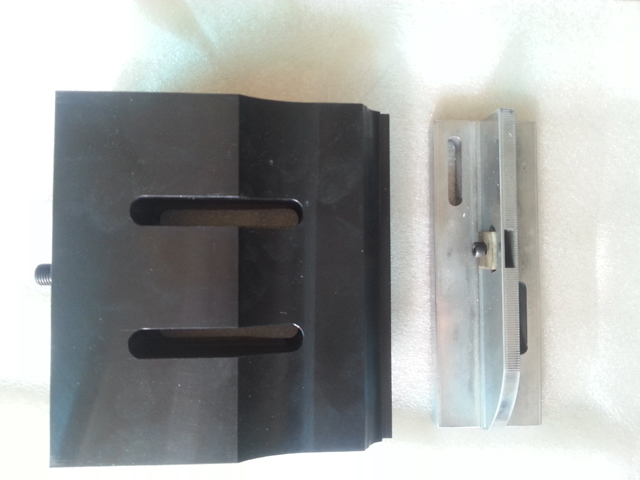

Motlle de mànega de tub per a tallador de recanvi

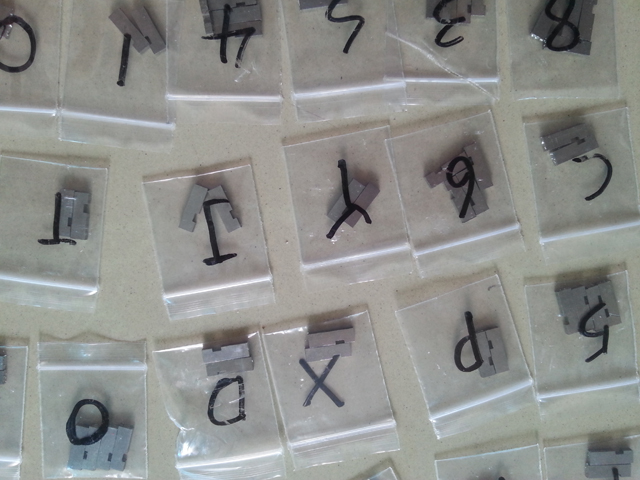

Lletres per codificar dates

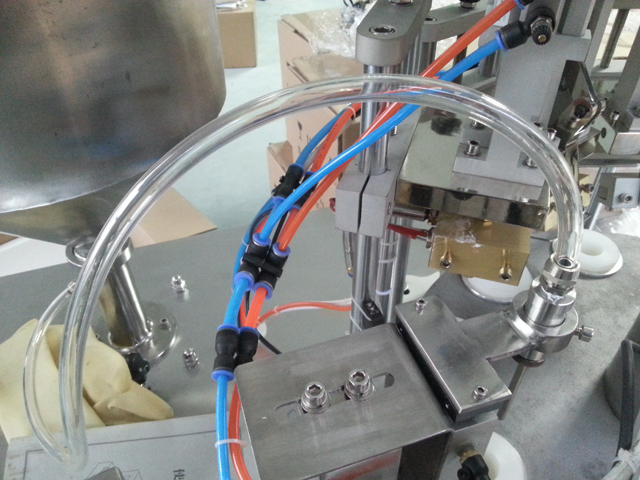

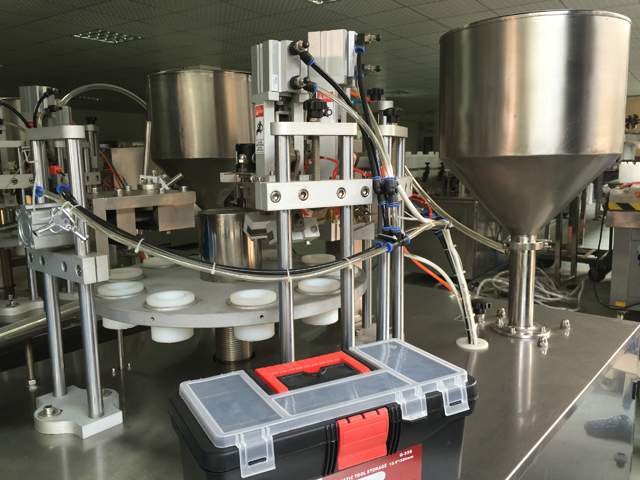

Primer pla de la part pneumàtica en omplir maquinària de segellat d'alta tecnologia per ultrasons:

Omplir mostres de màquines de segellat de tubs ultrasònics per a tubs de plàstic:

Embalatge de caixes sense fumigació per a tubs que omplen màquina de segellat ultrasònic

Garantia: Per a tota la màquina, reclama 1 any de garantia. (Queden exclosos de la garantia els problemes derivats d'accidents, mal ús, mala aplicació, danys a l'emmagatzematge, negligència o modificació de l'equip o dels seus components. A més, la peça de recanvi fàcil de trencar no està inclosa en la garantia)

Instal·lació: Després que la màquina arribi a la vostra fàbrica, si ho necessiteu, el nostre tècnic anirà al vostre lloc per instal·lar i provar la màquina i també entrenar al vostre treballador per fer funcionar la màquina (el temps del tren depèn del vostre treballador). Les despeses (bitllet d'avió, menjar, hotel, desplaçament al vostre país) haurien d'estar al vostre compte i haureu de pagar el tècnic 150 USD per dia. També podeu anar a la nostra fàbrica per fer formació.

Després del servei: Si teniu el problema a la màquina, el nostre tècnic anirà al vostre lloc per arreglar la màquina tan aviat com sigui possible. El cost hauria d'estar al vostre compte (com a dalt).
