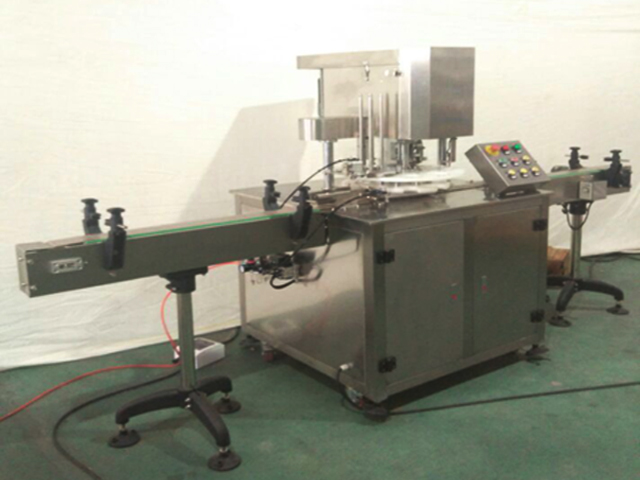

Màquina lineal automàtica de segellador de llaunes d'alumini de llaunes metàl·liques

Segelladora de llaunes d'alumini lineal automàtica de metall

El material: acer inoxidable

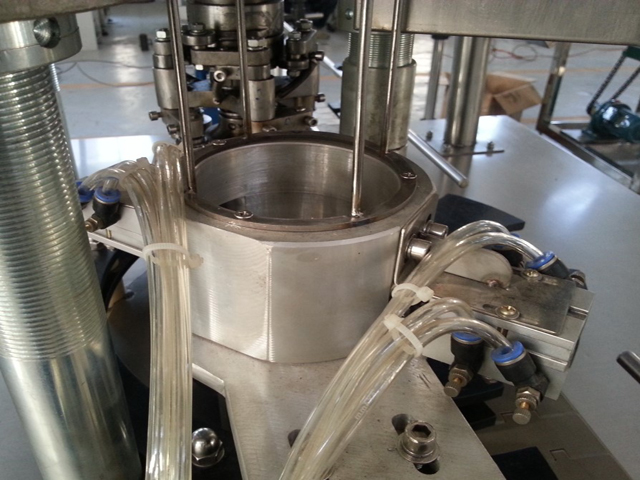

Capçal de tapa: 1
El nombre de llaunes segellades: un
La velocitat de segellat: 25-30 per minut
Alçada de segellat: 40-200 mm
El diàmetre de l'ampolla disponible: 35-100 mm
La pressió de treball: Ac220v 50/60hz (Ac380v 50/60hz)
Potència: 1,1 kW
Pes: 500 kg
Mida: 3000*900*1700mm
Font d'aire: 0,5mpa

Aquest producte s'aplica principalment a l'embalatge de segellat de les llaunes rodones amb diversos plàstics PET, ferro, alumini, paper i altres qualitats, té un disseny avançat i una estructura raonable que s'utilitza fàcilment, per ser un equip d'envasament necessari i ideal per a aliments. , medicaments, te, enginyeria química i altres indústries.

El cos principal d'aquest producte adopta tots els materials inoxidables, amb un aspecte senzill i bonic i s'ajusta als requisits de disseny de la majoria dels departaments de producció estàndard.

Aquest producte adopta la font d'alimentació monofàsica o trifàsica, amb la seva potència que arriba als 1,1 kW, les seves diverses peces i components sota el mecanitzat de precisió, les tecnologies de producció i altres precipitades i millorades contínuament a través de la llarga experiència del client de la nostra empresa i el La peça clau adopta un disseny únic amb alta resistència, baix soroll i bon rendiment de segellat.

Tot aquest producte s'ajusta a les regulacions dels estàndards nacionals, els estàndards departamentals i els estàndards de l'empresa, i surt de la fàbrica només després de passar l'estricta inspecció i la prova.

Es tracta d'un disseny de línia de producció totalment automàtic, que pot constituir les línies de producció amb el sistema d'ompliment, el sistema de pesatge i ompliment o el sistema d'etiquetatge.

Especificació de rendiment

1. Les quatre rodes de segellat s'adopten per al segellat, en què dos ganivets per a la vora i altres dos per al premsat en blanc, amb un principi senzill i un ajust convenient;

2. S'adopta el disseny mecànic d'última generació, el cos de la llauna no girarà en el procés de segellat, el ganivet de segellat gira per completar el segellat, que és fiable i segur i adequat per a l'embalatge de segellat dels productes fràgils i productes líquids;

3. El funcionament del ganivet i l'aixecament del suport del ganivet estan controlats per la lleva mecànica, amb un funcionament estable i fiable

4. El ganivet de tallar adopta la fabricació a partir de l'acer inoxidable 304, amb un servei durador i un bon rendiment de segellat.

5. La interfície d'operació és molt senzilla per facilitar l'operació.

Característiques principals

1. Es tracta d'una segadora de llaunes d'última generació, amb la seva característica més important que el cos de la llauna no gira en segellar, per evitar que els productes de la llauna es puguin desplaçar i caure;

2. La interfície d'operació és senzilla amb un disseny raonable;

3. És d'alta precisió de mecanitzat, i el cos principal adopta la fabricació de tot l'acer inoxidable, d'acord amb els requisits de disseny dels departaments de producció.

4. Pot constituir les línies de producció amb equips d'ompliment, etiquetatge, polvorització de codi i altres, amb una alta eficiència de producció.

5. Pot detectar automàticament la coberta inferior i el disseny del control del circuit és raonable.

6. Totes les peces i components, els accessoris elèctrics i altres adopten els productes de les famoses fàbriques domèstiques, amb una qualitat fiable i estable.

Paràmetres tècnics

El material: acer inoxidable
Capçal de tapa: 1
El nombre de llaunes segellades: un
La velocitat de segellat: 25-30 per minut
Alçada de segellat: 40-200 mm
El diàmetre de l'ampolla disponible: 35-100 mm
La pressió de treball: AC220V 50/60Hz (AC380V 50/60Hz)
Potència: 1,1 kW
Pes: 500 KG
Mida: 3000*900*1700mm
Font d'aire: 0,5 MPa

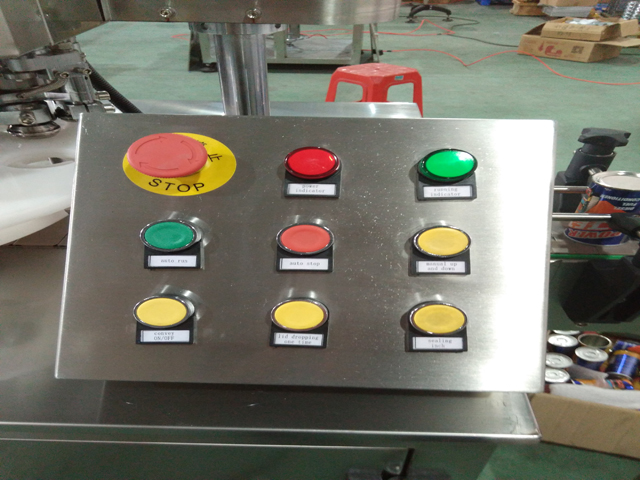

Panell d'operacions

1. L'indicador d'alimentació (la llum indicadora vermella): la llum indicadora vermella està encesa indicant que l'equip està encès i viceversa

2. L'indicador de funcionament (la llum indicadora verda): la llum indicadora verda s'encén indicant que l'equip està en funcionament i viceversa

3. La parada d'emergència: en cas d'emergència, premeu aquest botó i l'equip s'aturarà alhora, cap altre interruptor no funciona, si voleu cancel·lar, gireu el botó transversalment i apareixerà automàticament amb les funcions recuperades.

4. Funcionament/encesa (botó verd): premeu aquest botó i l'equip començarà a funcionar

5. Funcionament/apagat (botó vermell): premeu aquest botó i l'equip deixarà de funcionar

Inching (botó groc): aquest interruptor s'utilitza principalment per depurar l'equip, l'equip funcionarà en prémer el botó i viceversa.

El principi de l'equip i el mètode d'instal·lació

1. El principi del disseny dinàmic de l'equip

Aquest equip adopta el motor asíncron de capacitat elèctrica de dos valors, amb la potència del motor de 1,1 kW i la velocitat de rotació de 1400r/min. La roda de cinturó triangular, la roda dentada, la turbina i altres engranatges d'enllaç redueixen la seva velocitat a 40 r/min, la turbina gira un cercle sota l'efecte de la lleva d'elevació per completar un procés cap amunt i cap avall, alhora que respectivament. acciona la primera i la segona rodes de rodament i segellat per coordinar-se amb la lleva sota la diferència de velocitat dels dos grups de rodes dentades, per completar tot el procés de segellat de rodets d'una llauna.

2. El principi del disseny de segellat de l'equip

Aquest equip adopta el principi de doble costura doble, utilitzant el procediment d'oclusió, plegat i depressió del costat de la coberta i del costat de la llauna, per aconseguir l'efecte de segellat. Els passos són els següents:

(1) Col·loqueu la tapa de la llauna a la part superior de la llauna perquè la vora de la llauna s'enfili cap a l'obertura de la part interna de la vora de la tapa de la llauna.

(2) Utilitzeu la pressió de l'aixecador per aixecar el cos de la llauna i fer que la tapa de la llauna s'acosti al gos.

(3) El primer rotllo embolcalla la vora de la tapa cap a dins, amb un costat girant al voltant de la vora de la tapa i l'altre costat exercint una pressió sobre l'eix.

(4) Després que el primer rotllo completi l'operació, el segon rotllo continua pressionant amb força la primera costura arrodonida formada des del primer rotllo a la segona costura arrodonida, el segellat del rotllo s'ha completat.

(5) L'aixecador està cap per avall i el gos es pressiona cap avall per sortir de la llauna buida.

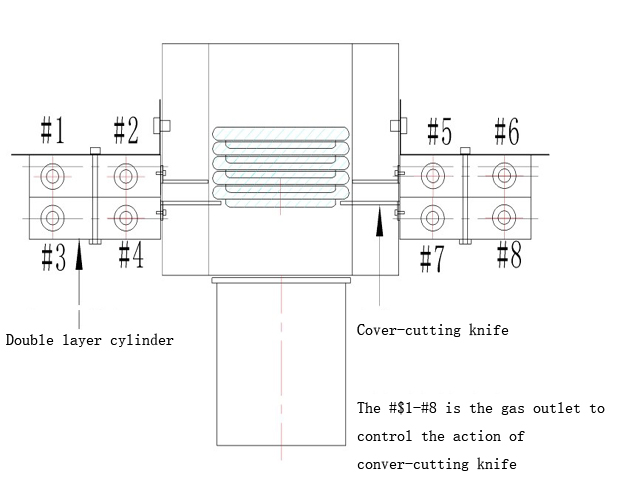

3. El principi de la baixada automàtica de la coberta

Aquest equip està equipat amb l'equip d'inspecció automàtica d'ulls fotogràfics, després que la llauna arribi a la posició, l'ull fotogràfic envia el senyal d'inspecció al circuit de control principal, que envia els senyals rellevants d'acord amb el disseny a l'equip de baixada de la coberta per controlar-los. accions, per dur a terme la funció de baixada automàtica de coberta. L'equip físic automàtic de baixada de coberta i el seu principi són els que es mostren a la imatge següent:

Com instal·lar la màquina pas a pas?

El primer pas: instal·leu la cadena transportadora, comproveu si és lineal després de la instal·lació i té l'estanquitat adequada

El segon pas: instal·leu els rails transportadors, ajusteu-los per transmetre les llaunes de pop sense problemes

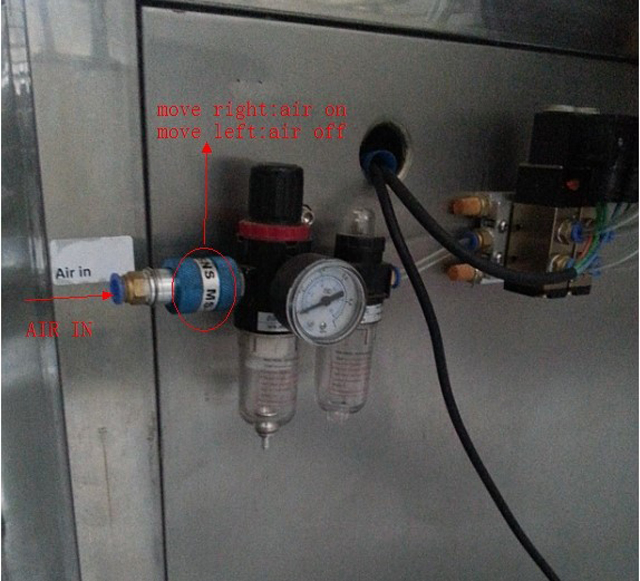

Finalment, després d'encendre i ventilar l'equip, aquest pot funcionar.

	La cadena de cada secció està connectada i fixada per un passador (similar a la cadena del rellotge)
	El transportador travessarà la base
	El tauler de cadena de cada secció del transportador està connectat per un passador
	Els cargols es poden ajustar per estrènyer i perdre el transportador
	Després de connectar-lo amb el passador, es clava amb un martell
	El transportador i l'equip principal estan connectats i fixats per dos cargols
	La instal·lació de les cintes transportadores
	La instal·lació i el dispositiu fix dels rails

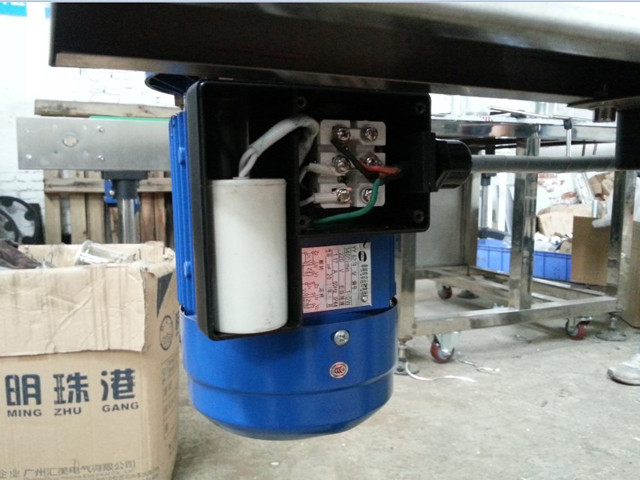

	Engegueu el motor del transportador (connecteu-vos amb els terminals U1 i U2)
