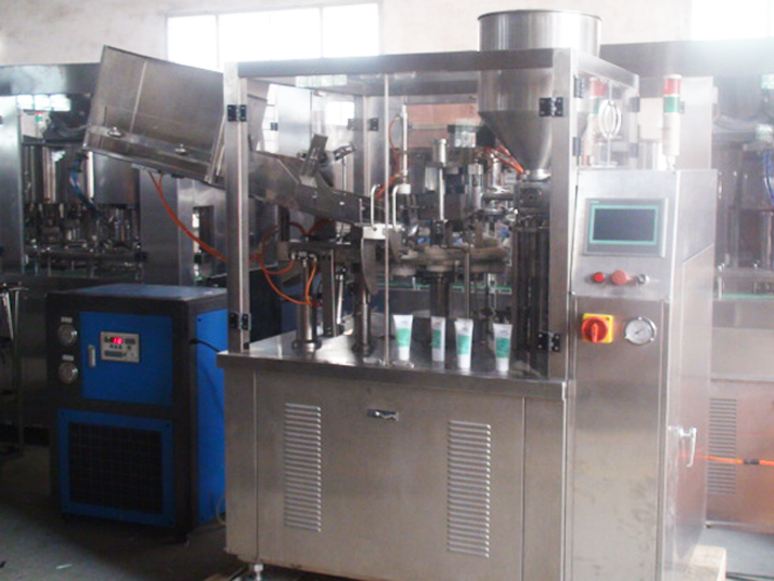

Màquina automàtica d'ompliment de tubs de loció de crema amb refrigerador d'aigua

• Materials del tub: Tubs de plàstic / Tubs laminats
• Volum d'ompliment: 5ml-250ml/tub (ajustable)
• Precisió d'ompliment: 1% (o menys que)
• Capacitat de sortida: 45 tubs per minut
• Diàmetre del tub: Ø10mm-Ø50mm
• Longitud màxima del tub: 220 mm
• Font d'alimentació: 220v/380v/50-60hz
• Pressió de l'aire: 0.55mpa-0.65mpa
• Motor auxiliar: 1,1 kW
• Potència de termosegellat: 3,0 kW
• Dimensió total (Lxwxh): 2000 * 900 * 1500
• Pes de la màquina de segellat per farcir tubs: 850 kg

Veure vídeo

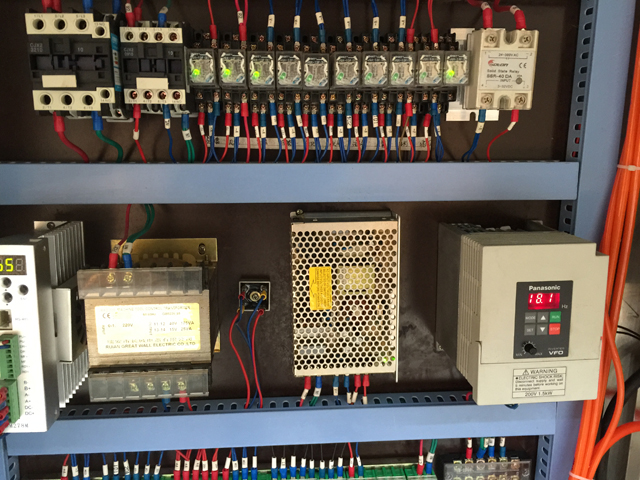

Les parts de control de la màquina estan compostes per una interfície intel·ligent home-ordinador, pantalla tàctil gran / panell de control de funcionament, inclosa la configuració de la temperatura, la velocitat del motor, la velocitat d'ompliment, la visualització directa de la pantalla i el control de la pantalla. Els components de la màquina que toquen el farcit El material està fet d'acer inoxidable SUS304 i SUS316L. La coberta transparent, el tub d'alimentació i el dispositiu d'alimentació també es subministren amb la màquina. La màquina compta amb interruptor de seguretat, parada automàtica, posicionament de tubs suaus, control de segellat fotoelèctric, etc.

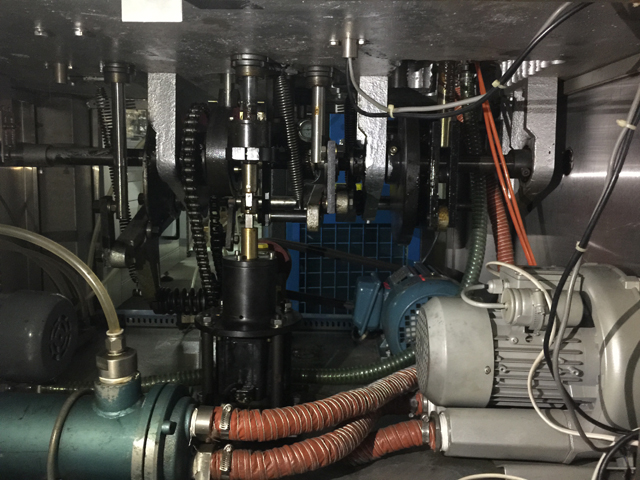

Durant el procés, l'alimentació i el muntatge del tub, l'ompliment i el segellat, l'expulsió es controlen automàticament. El dispositiu de recompte digital està instal·lat a la part frontal baixa de la màquina. Durant el procés d'ompliment, el capçal d'ompliment es posa dins de l'olla de material per evitar l'entrada d'aire. Per a material d'ompliment d'alta viscositat, s'instal·la un dispositiu de bufat per garantir un segellat complet. Hi ha moltes opcions de tipus de segellat disponibles per satisfer les diferents necessitats dels clients.

Paràmetre principal

Característiques principals

1. La següent part de transmissió tancada a la plataforma, segura, fiable, no contaminant;
2. Omplir i segellar peces muntades a la plataforma per sobre de la campana de visualització de marc estàtic semitancat, fàcil d'observar, fàcil d'operar, fàcil de mantenir;
3. Control de PLC, interfície de conversa home-màquina;
4. Dial circuit a la unitat de lleva, alta velocitat, alta precisió;
5. Posició de caixa i tub inclinat, opcionalment;

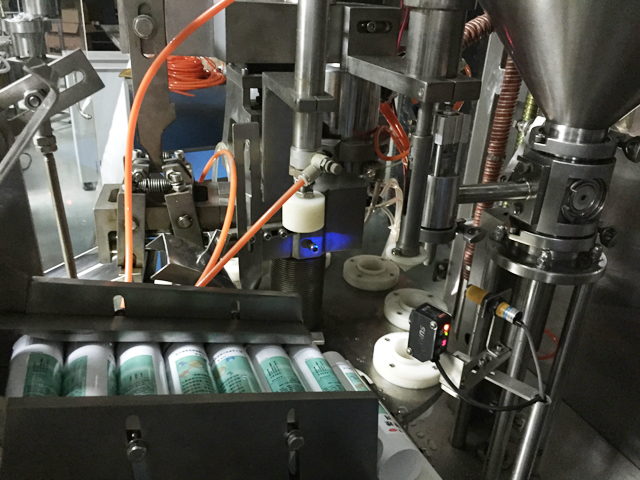

6. Reposabraços corbat amb una unitat d'adsorció de buit, passamans i interacció amb el dispositiu del tub de pressió, la mànega s'introdueix a l'estació de tub superior;
7. Estacions de treball estàndard fotoelèctriques, sensor d'alta precisió, patró de mànega de control del motor pas a pas en la posició correcta;
8. Capçal de materials d'injecció mòbils a l'interior del material d'injecció de la mànega, nota lateral de sortida lateral, broquet de lliurament de material d'injecció final amb forma integrada per garantir la qualitat de tall de cop d'ompliment;
9. Sense tub sense farcit;
10. Adopció de segellat (pistola d'aire calent Leister) escalfament intern del tub de cua, refrigerat per mitjà de refrigeració configuració externa;
11. L'estació de treball escrivint automàticament el número de codi imprès als requisits del procés de la posició;
12. Talla el robot de plàstic en angle recte o un extrem arrodonit de la mànega per seleccionar-lo;
13. Alarma d'error, alarma sense canonada, tancament de la porta oberta, tancament per sobrecàrrega;
14. Recompte i temps d'inactivitat quantitatius;

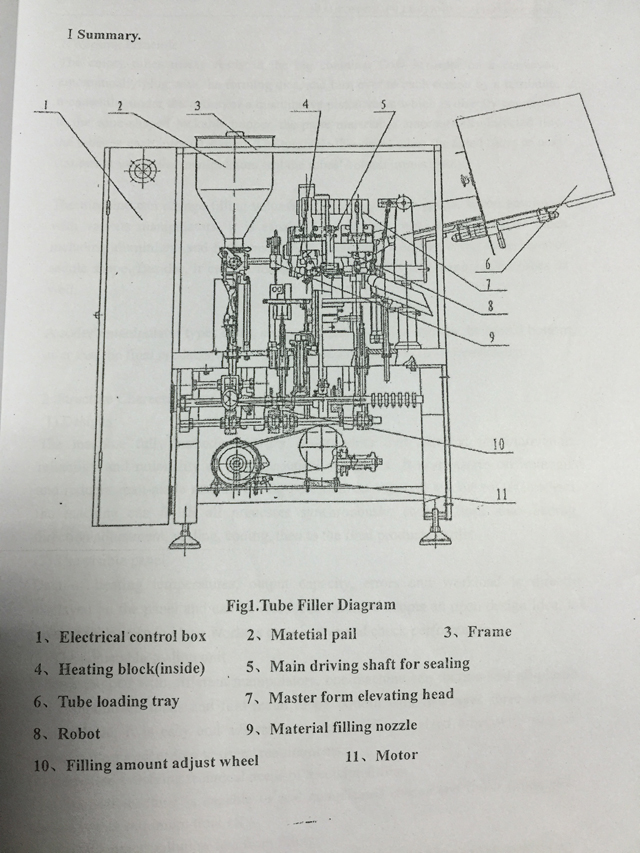

Dibuix de la màquina de segellat d'ompliment de tubs

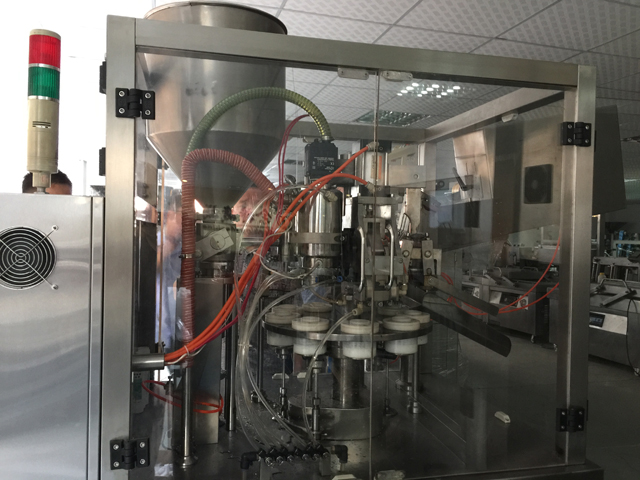

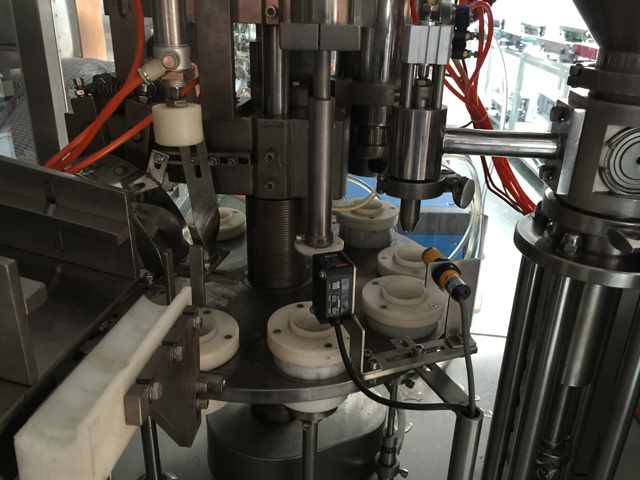

Màquina de segellat d'ompliment de tubs Príncipe de treball

Els tubs buits perfectament preparats en el gran contenidor flueixen en ordre en una cinta transportadora connectada automàticament amb les matrius de conformació, i es tornen a cada estació mitjançant un robot; Mentrestant, sota l'acció d'una vàlvula de pistó quantitativa que està connectada directament a la tremuja bloquejable en forma de con, els materials de pasta s'injecten automàticament als tubs a cada estació d'interval.

Aleshores, la plataforma giratòria porta els tubs plens a la següent estació on els manipuladors tanquen immediatament el fons del tub. La màquina pot canviar el volum d'ompliment ajustant un mesurador de cabal. Quan s'utilitza amb diversos manipuladors, és capaç de tractar amb tubs de materials multimetalls inclosos l'alumini i, a més, plegar la part inferior amb dues capes de tres capes de forma de cadira. A més, també pot termosegellar tots els tubs de plàstic i mànegues laminats. El manipulador d'un codificador tecleja les dates, el número de sèrie i la data de caducitat a l'extrem dels tubs. Després d'això, els productes finals seran conduïts a tubs de contenidor de col·lecció automàticament.

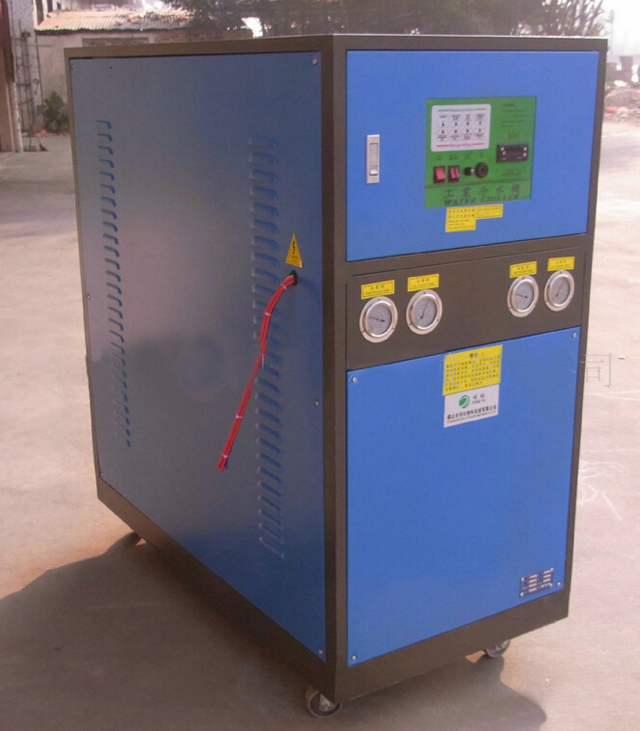

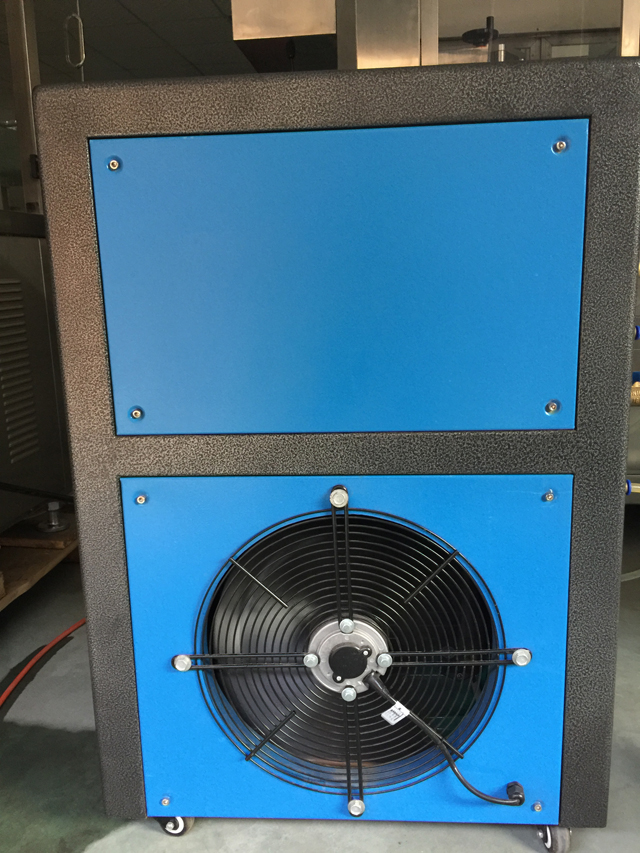

Accessori per refredar el procés de calefacció interior-exterior

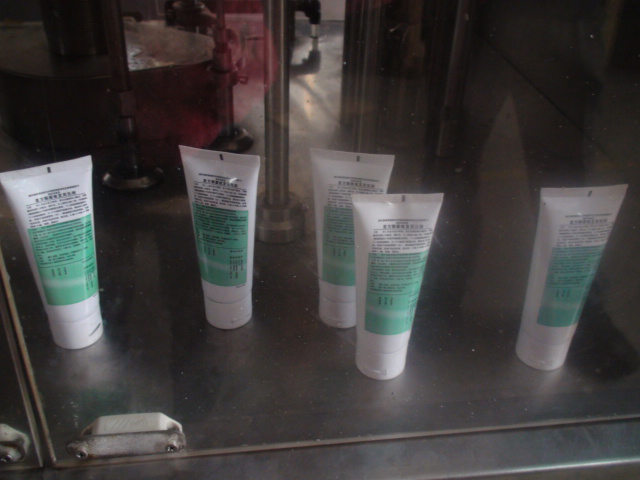

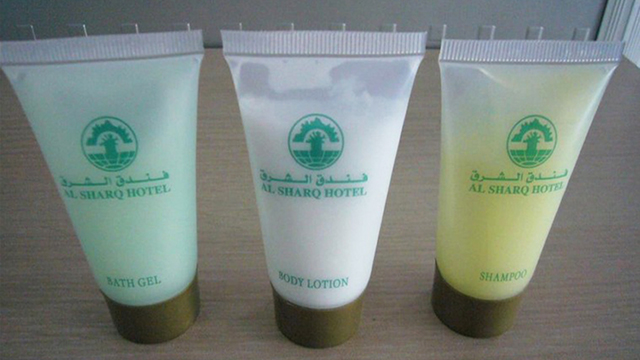

Mostres
